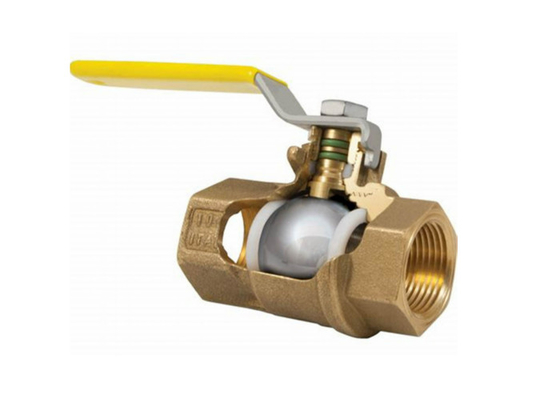

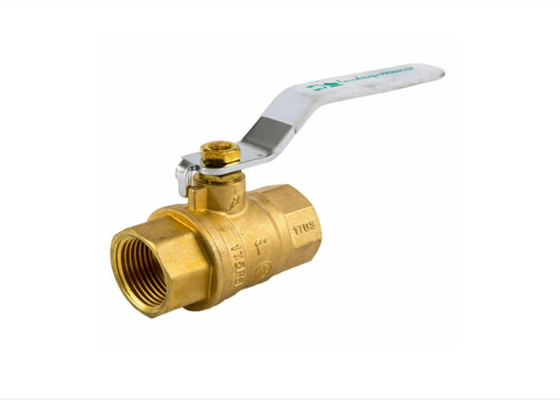

Gorąca sprzedaż Wtyczka kulkowa ze stali nierdzewnej 304 / 316L 1 sztukę / 3 sztukę / 2 sztukę Wtyczka kulkowa męska



Pływający zawór kulowy o niestandardowym rozmiarze do ropy naftowej, chemia API 6D



Wprowadzenie do pływającego zaworu kulowego:



Konstrukcja zaworu spełnia wymagania CIP i SIPsterylizacja i czyszczenie, ma temperaturę 180 °C,ciśnienie 8 bar, konstrukcja uszczelnienia z automatyczną kompensacją,mały moment obrotowy, długa żywotność itp.Dostępne z różnymi konstrukcjami, np. elektrycznymipoziome pneumatyczne, ze stali nierdzewnej, poziome pionoweKlucz pneumatyczny z ręczną rączką, może być również wyposażonyz jednostką sterującą, lokalizatorem, czujnikiem położenia i innymikompatybilny system automatycznego sterowania.

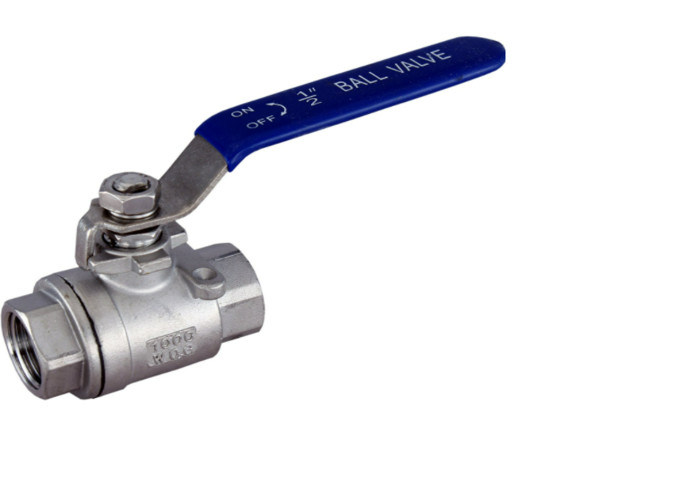

ZAWÓR KULOWY GWINTOWANY,



KORPUS/TRZPIEŃ KULIOWY ZE STALI NIERDZEWNEJ ASTM A 182 F316,



SIEDZENIE/USZCZELKA,



ŚREDNICA NOMINALNA 1/2 cala, KLASA 1000 WOG,



TYP PEŁNY BORE, DŹWIGNIA NAPĘDU 1/2 BORE.



STANDARD MSS SP-110.





Pływający zawór kulowy Główna część i materiał



Częściowe imię	Materiał
ciało	WCB, ZG1Cr18Ni9Ti, CF8
piłka	1Cr18Ni9Ti 304,316
trzon	1Cr18Ni9Ti 304,316
pierścień uszczelniający	Politetrafluoroetylen (PTFE)
uszczelka	Politetrafluoroetylen (PTFE)









DN	G	B	L	mi	H	A
6	1/4"	8	54	11,5	52	105
10	3/8"	10	54	11,5	52	105
15	1/2"	15	62,5	14	65	130
20	3/4"	20	73,5	15	70	130
25	1"	25	86	15	78	150
32	1-1/4"	32	101	18	82	180
40	1-1/2"	38	110	19	90	200
50	2"	50	123	19	98	200
65	2-1/2"	64	165	23	140	240
80	3"	80	190	25	135	260







Specyfikacja techniczna

Ciśnienie nominalne (Mpa)	PN	2.5, 4.0, 6.4
Ciśnienie testowe wytrzymałości (Mpa)	P.T	3.8,6.0,9.6
Test uszczelnienia pod niskim ciśnieniem (Mpa)		0,6
Test uszczelnienia pod wysokim ciśnieniem (Mpa)		3.0,4.8,7.6
Stosowane medium	woda, olej, gaz, kwas azotowy, kwas octowy
Obowiązująca temperatura	-40 ~ 180 ℃



Funkcja:

-Konstrukcja przeciwwydmuchowa trzpienia zaworu

Gdy medium przepływa przez zawór, może wystąpić ciśnienie w korpusie zaworu

wypchnij trzpień lub gdy zawór jest w naprawie, jeśli w środku występuje ciśnienie

wnęka, trzpień lub medium wydaje się łatwo wylatywać po demontażu zaworu,

które mogą spowodować obrażenia u ludzi,



Aby temu zapobiec, atrapa maczugi jest pakowana, a łożysko oporowe zostaje spalone

lub uszczelnienie jest uszkodzone z innych przyczyn, np. ciśnienia medium w korpusie zaworu

sprawi, że atrapa maczugi trzpienia zaworu będzie w bliskim kontakcie z górną powierzchnią uszczelnienia

korpus zaworu.



W ten sposób zapobiega się wyciekaniu medium z miejsca uszkodzenia.



-Niezawodna konstrukcja uszczelnienia

Siedzisko wykonane jest z PTFE.Ponieważ powierzchnia kontaktu siedziska z piłką będzie

wzrasta wraz ze wzrostem ciśnienia w jamie środkowej,



Zawór kulowy o małym oporze ma najmniejszy opór ze wszystkich zaworów w obudowie

przy zmniejszonym otworze opór jest nadal niewielki.



-Natychmiastowy przełącznik

Zawór kulowy obraca się o 90 °, działa szybko, aby otworzyć lub zamknąć.





Dane techniczne:

Specyfikacja techniczna

- Średnica nominalna: 1/2”-25”

- Obowiązująca temperatura: -29 ℃ ~ 425 ℃ (stal) -40 ℃ ~ 550 ℃ (stal nierdzewna)

- Ciśnienie nominalne: 150 funtów, 300 funtów, 600 funtów, 900 funtów, 1500 funtów PN16/25/40/64/100/160, JIS 5K /10K/20K

- Odpowiednie medium: woda, gaz, olej i inne medium żrące.



Funkcje pływającego zaworu kulowego:



- Konstrukcja przeciwwydmuchowa trzpienia zaworu



Kiedy medium przepływa przez zawór, ciśnienie w korpusie zaworu może wypchnąć trzpień lub

gdy zawór jest w naprawie, jeśli w środkowej komorze panuje ciśnienie, trzpień lub medium wydaje się łatwe

wylecieć po demontażu zaworu, co może spowodować obrażenia u ludzi, aby zapobiec

możliwości, fikcyjny kij jest uszczelniony, a łożysko oporowe zostaje spalone lub uszczelnienie jest uszkodzone z innego powodu

przyczyny, ciśnienie medium w korpusie zaworu spowoduje, że atrapa maczugi trzpienia zaworu będzie w bliskim kontakcie

z górną powierzchnią uszczelniającą korpusu zaworu.W ten sposób zapobiegnie się wyciekaniu medium z uszkodzonego opakowania

pozycja.



- Niezawodna konstrukcja uszczelnienia



Siedzisko wykonane jest z PTFE.Ponieważ powierzchnia kontaktu pomiędzy siedziskiem a piłką stanie się większa

wraz ze wzrostem ciśnienia w środkowej wnęce zawór kulowy o małym oporze ma najmniejszy opór ze wszystkich

zawór, w przypadku zmniejszonego otworu, opór jest nadal niewielki.



-Szybka zmiana



Zawór kulowy obraca się o 90 °, działa szybko, aby otworzyć lub zamknąć.



Ciśnienie próbne Obiekt testowy Test powłoki Próba uszczelnienia Test uszczelnienia tylnego Test uszczelnienia powietrznego Średni Woda Powietrze Jednostka MPa Lbf/cal2 MPa Lbf/cal2 MPa Lbf/cal2 MPa Lbf/cal2 Ciśnienie (klasa) 150 3.1 450 2.2 315 2.2 315 0,5-0,7 60-100 300 7.8 1125 5.6 815 5.6 815 400 10.3 1500 7.6 1100 7.6 1100 600 15.3 2225 11.2 1630 11.2 1630 900 23.1 3350 16.8 2440 16.8 2440   Wymiary głównego przyłącza   Typ Rozmiar (mm) Wymiar (mm) cal DN L D D1 D2 B Z-Φd H W Q41F/H/Y-150Lb Q341 F/H/Y-150Lb Q641 F/H/Y-150Lb 1/2″ 15 108 89 60,5 35 12 4-Φ15 68 115 3/4″ 20 117 98 70 43 12 4-Φ15 75 130 1″ 25 127 108 79,5 51 12 4-Φ15 85 150 11/4″ 32 140 117 89 64 13 4-Φ15 96 190 11/2″ 40 165 127 98,5 73.2 15 4-Φ15 107 230 2″ 50 178 152 120,7 92 16 4-Φ19 118 240 21/2″ 65 190 177,8 139,7 104,7 18 4-Φ19 145 280 3″ 80 203 190,5 152,4 127 19 4-Φ19 160 310 4″ 100 229 229 190,5 157 24 8-Φ19 185 330 5″ 125 356 254 216 185,7 26 8-Φ22 230 600 6″ 150 394 279 241,3 216 26 8-Φ22 260 800 8″ 200 457 343 298,5 270 29 8-Φ22 310 1000 10″ 250 533 406 362 324 31 12-Φ25 350 1200
