TOBO STEEL GROUP CHINY

|
| Miejsce pochodzenia: | CHINY |
| Nazwa handlowa: | TOBO |
| Orzecznictwo: | CE/ISO |
| Numer modelu: | / |
| Minimalne zamówienie: | 1 szt |
|---|---|
| Cena: | negotiable |
| Szczegóły pakowania: | Zawory są owinięte w folię bąbelkową z tworzywa sztucznego i pudełka ze sklejki |
| Czas dostawy: | 15 dni roboczych |
| Zasady płatności: | L/C, D/A, D/P, T/T, Western Union |
| Możliwość Supply: | 10000 SZTUK / miesiąc |
| Materiał: | Stal nierdzewna | Typ operacji: | Ręczny/Automatyczny |
|---|---|---|---|
| Typ zaworu: | Zasuwa | Aplikacja: | Woda, olej, gaz i alkaliczna lub kwaśna ciecz |
| Moc: | Pneumatyczny | Wielkość portu: | DN50-DN600 |
| Temperatura mediów: | wysoka temperatura | Struktura: | Brama |
| Standardowe lub niestandardowe: | Standard | Nazwa produktu: | zasuwa kołnierzowa |
| Materiał korpusu: | Stal nierdzewna 316 | Standard: | DIN, ANSI |
| Typ: | Zasuwa | Kolor: | Żądanie klienta |
| Ciśnienie robocze: | 150~2500LB (PN16~PN420) | ||
| High Light: | Wyniki badań,CF8 Zawór bramkowy ze stali nierdzewnej,Wyniki badań |
||

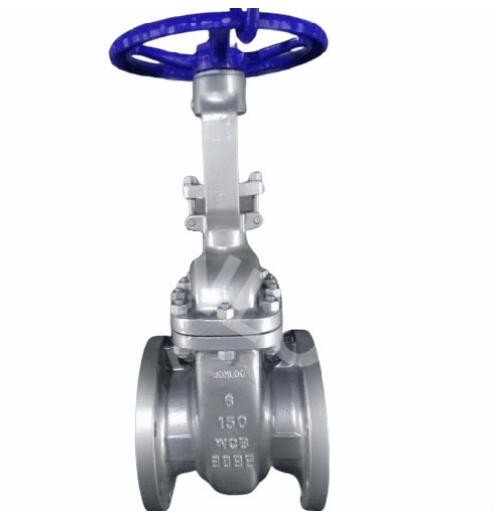

Zasuwa ciśnieniowa klasy 600 ~ 2500
OS&Y, wznoszący się trzonek, elastyczny klin
Pokrywa gniazda ciśnieniowego, gwintowany lub spawany pierścień gniazda
ASTM A216 WCB, A217 WC6, A351CF8, A351CF8M,
A351 CF3, A351 CF3M, A351 CF8M
| Lista materiałów | ||
| NIE. | Częściowe imię | Materiał |
| 23 | Smarowniczka | Mosiądz |
| 22 | Śruba dociskowa | Stal węglowa |
| 21 | Nakrętka koła ręcznego | Stal węglowa |
| 20 | Koło ręczne | Żeliwo ciągliwe/laliwo/stal klinkierowa/stal prefabrykowana |
| 19 | Nakrętka jarzma | Stal węglowa/SS |
| 18 | Śruba oczkowa i nakrętka | A 193 B7/A194 2H~A193 B8/A194 8 |
| 17 | Szpilka | Stal węglowa/stal nierdzewna |
| 16 | Nakrętka macierzysta | Stop 439-D2/cu |
| 15 | Kołnierz dławikowy | Stal węglowa/odpowiednik materiału korpusu |
| 14 | Gruczoł | Stal nierdzewna |
| 13 | Krzew gruczołowy | Zobacz materiał korpusu |
| 12 | Tylne siedzenie | |
| 11 | Trzon | |
| 10 | Pierścień siedzenia | |
| 09 | Klin | |
| NIE. | Częściowe imię | WCB | LCB | WC6 | WC9 |
| 08 | Śruba i nakrętka | A193 Gr B7/A194 Gr 2H | A320 Gr L7/A194 Gr 4 | A193 Gr B16/A194 Gr 4/7 | A193 Gr B16/A194 Gr 4/7 |
| 07 | Uszczelnienie dławnicy | Grafit | Grafit | Grafit | Grafit |
| 06 | Uszczelka | Miękki ron | Miękki ron | SS304 | SS304 |
| 05 | Pierścień zaufania | A105 | A182 F304 | A182 F11 | A182 F22 |
| 04 | Pierścień zapasowy | A105 | A182 F304 | A182 F11 | A182 F22 |
| 03 | Jarzmo | A216 Gr WCB | A352 Gr LCB | A271Gr WC6 | A271Gr WC9 |
| 02 | Czapeczka | A216 Gr WCB | A352 Gr LCB | A271Gr WC6 | A271Gr WC9 |
| 01 | Ciało | A216 Gr WCB | A352 Gr LCB | A271Gr WC6 | A271Gr WC9 |
| NIE. | Częściowe imię | C5 | C12 | CF8 | CF8M |
| 08 | Śruba i nakrętka | A193 Gr B7/A194 Gr 2H | A193 Gr B16/A194 Gr 4/7 | A193 B8/A194 8 | A193B8M/A1948M |
| 07 | Uszczelnienie dławnicy | Grafit | Grafit | Grafit | Grafit |
| 06 | Uszczelka | SS304 | SS304 | SS304 | SS316 |
| 05 | Pierścień zaufania | A182 F22 | A182 F22 | A182 F304 | A182 F316 |
| 04 | Pierścień zapasowy | A182 F22 | A182 F22 | A182 F304 | A182 F316 |
| 03 | Jarzmo | A217 Gr C5 | A217 Gr C12 | A351Gr CF8 | A351Gr CF8M |
| 02 | Czapeczka | A217 Gr C5 | A217 Gr C12 | A351Gr CF8 | A351Gr CF8M |
| 01 | Ciało | A217 Gr C5 | A217 Gr C12 | A351Gr CF8 | A351Gr CF8M |
| Wymiary | |||||||||||||||
| Klasa 600 | |||||||||||||||
| Rozmiar | cal | 2 | 2-1/2 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 24 |
| L-L1 | mm | 292 | 330 | 356 | 432 | 508 | 559 | 660 | 787 | 838 | 889 | 991 | 1092 | 1194 | 1397 |
| L-SP | mm | 178 | 216 | 254 | 305 | 381 | 457 | 584 | 711 | 813 | 889 | 991 | 1092 | 1194 | 1397 |
| H | mm | 525 | 610 | 650 | 775 | 825 | 1050 | 1200 | 1450 | 1600 | 1800 | 2050 | 2245 | 2400 | 2670 |
| K | mm | 250 | 250 | 300 | 350 | 400 | 500 | 600 | 600 | 400 | 450 | 450 | 500 | 500 | 550 |
| Waga | kg | 35 | 55 | 62 | 105 | 160 | 205 | 400 | 690 | 815 | 1125 | 1650 | 2025 | 2325 | 3980 |
| Klasa 900 | |||||||||||||||
| Rozmiar | cal | 2 | 2-1/2 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | |
| L-L1 | mm | 368 | 419 | 381 | 457 | 559 | 610 | 737 | 838 | 965 | 1029 | 1130 | 1219 | 1321 | |
| L-SP | mm | 216 | 254 | 305 | 356 | 432 | 508 | 660 | 787 | 914 | 991 | 1092 | 1219 | 1321 | |
| H | mm | 550 | 645 | 670 | 790 | 855 | 1075 | 1225 | 1500 | 1635 | 1830 | 2145 | 2300 | 2485 | |
| K | mm | 300 | 300 | 300 | 400 | 450 | 300 | 350 | 400 | 400 | 450 | 500 | 500 | 550 | |
| Waga | kg | 75 | 90 | 96 | 136 | 225 | 275 | 490 | 825 | 1150 | 1500 | 2100 | 2750 | 3400 | |
| Klasa 1500 | |||||||||||||||
| Rozmiar | cal | 2 | 2-1/2 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | |||||
| L-L1 | mm | 368 | 419 | 470 | 546 | 673 | 705 | 832 | 991 | 1130 | |||||
| L-SP | mm | 216 | 254 | 305 | 406 | 483 | 559 | 711 | 864 | 991 | |||||
| H | mm | 570 | 670 | 725 | 850 | 890 | 1125 | 1235 | 1520 | 1650 | |||||
| K | mm | 300 | 300 | 300 | 300 | 300 | 350 | 350 | 400 | 400 | |||||
| Waga | kg | 95 | 110 | 125 | 205 | 256 | 330 | 655 | 1200 | 2010 | |||||
| Klasa 2500 | |||||||||||||||
| Rozmiar | cal | 2 | 2-1/2 | 3 | 4 | 5 | 6 | ||||||||
| L-L1 | mm | 451 | 508 | 578 | 673 | 794 | 914 | ||||||||
| L-SP | mm | 279 | 330 | 368 | 457 | 533 | 610 | ||||||||
| H | mm | 600 | 695 | 740 | 890 | 970 | 1135 | ||||||||
| K | mm | 400 | 450 | 300 | 350 | 350 | 350 | ||||||||
| Waga | kg | 110 | 130 | 140 | 225 | 295 | 1480 | ||||||||
Nasza przewaga
1. nasza fabryka produkuje produkty według rysunków i próbek Klienta
2. Wysoka jakość, konkurencyjna cena i dobra obsługa posprzedażna sprawiają, że zdobywamy zaufanie klientów.
3. możemy zaakceptować wydruk logo klienta na pokrywie uchwytu zaworu
4. Tak długo, jak potrzebujesz, dostarczymy Ci próbki;
Zapytanie ofertowe
1. Czy jesteś fabryką lub firmą handlową?
Jesteśmy fabryką
2. Jak długo pracujesz w tej branży?
Przepracowałem w tej dziedzinie 12 lat
3. Jakie jest MOQ Twoich produktów?
Nie mamy dokładnego MOQ dla naszych produktów. Jeśli potrzebujesz tylko 1 szt., Sprzedajemy również.Twoja satysfakcja jest naszym największym dążeniem.
4. Jakie są warunki dostawy?
EXW, FOB, CFR, CIF, DDU. I tak dalej;
5. Jakie są Twoje przykładowe zasady?
Możemy dostarczyć próbkę, jeśli mamy gotowe części w magazynie, ale klienci muszą zapłacić koszt próbki i
koszt kuriera.
Zgodność z normami
1. Projekt i produkcja są zgodne z BS5351 MSS SP-118;
2. Końcówki przyłączeniowe odpowiadają:
1) Końcówki do przyspawania typu Scoket są zgodne z ANSI B16.11;JB/T1751
2) Końcówki śrub są zgodne z ANSI B1.20.1;JB/T7306
3) Końcówki spawane doczołowo są zgodne z ANSI B16.25;JB/T12224
4) Kołnierze są zgodne z ANSI B16.5;JB79
3. Testy i inspekcje są zgodne z: API 598;GB/T13927;JB/T9092
4. Cechy konstrukcyjne: Przykręcana maska;trzyczęściowy;
5. Materiały są zgodne z ANSI/ASTM;
6. Główne materiały: A105;LF2;F5;F11;F22;304(L);316(L);F 347;F321;F51;Monel;20Stop.
Główne wymiary
