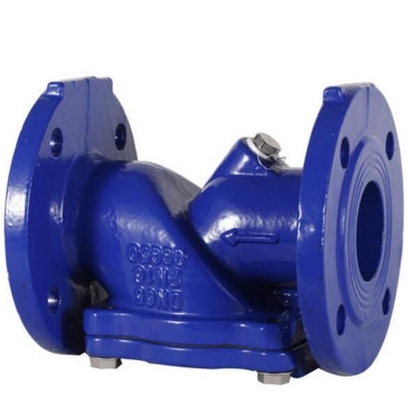

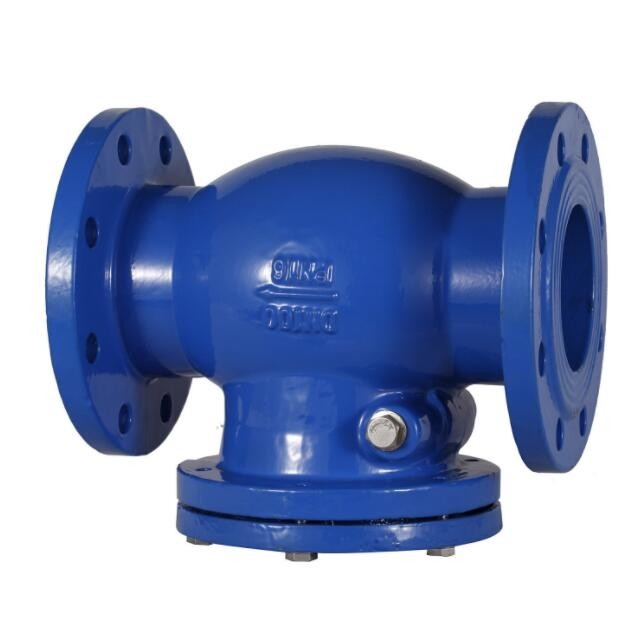

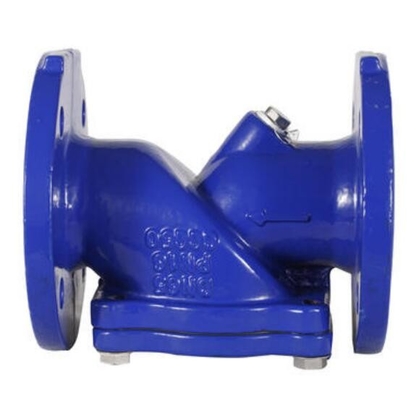

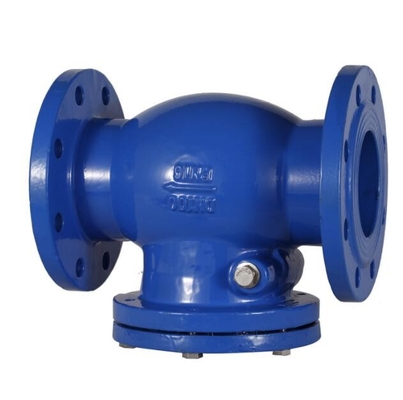

Fabryka API CE Gorąca sprzedaż Swing Lift Flange Stalowy zawór zwrotny do gazu wodnego

Fabryka API CE Gorąca sprzedaż Swing Lift Flange Stalowy zawór zwrotny do gazu wodnego

Średnica nominalna: Ø50-Ø200 (2”-8”)

Maksymalna temperatura robocza: 80 ℃ (176 ℉)
Maksymalne ciśnienie robocze: 16 barów (230 psi)
Korpus: żeliwo (GG25)
Powłoka: Proszek epoksydowy
Wymiary: DIN 3202/2-F6
Wymiary kołnierza: DIN 2501 (kołnierz) TS ISO 7005-2
Normy:
Projekt i wykonanie: EN 1868
Twarzą w twarz: DIN 3202
Końcówki kołnierzowe: EN 1092-1
Kontrola i test: EN 12266-1

Ciśnienie płynu przepływającego przez układ otwiera zawór, podczas gdy każde odwrócenie przepływu zamyka zawór.Dokładne działanie będzie się różnić w zależności od typu mechanizmu zaworu zwrotnego.Najpopularniejsze typy zaworów zwrotnych to zawory wahadłowe, podnoszące (tłokowe i kulowe), motylkowe, zatrzymujące i przechylne.


Dane techniczne:


Normy:


Rodzaje zaworów zwrotnych

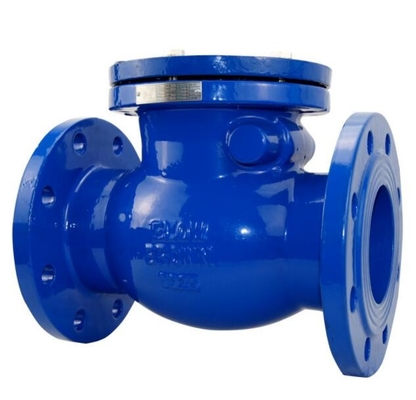

Zawór zwrotny klapowy
Podstawowy klapowy zawór zwrotny składa się z korpusu zaworu, pokrywy i dysku połączonego z zawiasem.Dysk odchyla się od gniazda zaworu, aby umożliwić przepływ w kierunku do przodu, i powraca do gniazda zaworu, gdy przepływ w górę zostanie zatrzymany, aby zapobiec przepływowi wstecznemu.

Dysk w zaworze zwrotnym typu wahadłowego jest niekierowany, gdyż całkowicie się otwiera lub zamyka.Dostępnych jest wiele konstrukcji dysków i gniazd, aby sprostać wymaganiom różnych zastosowań.Zawór umożliwia pełny, niezakłócony przepływ i automatycznie zamyka się wraz ze spadkiem ciśnienia.Zawory te są całkowicie zamknięte, gdy przepływ osiągnie zero, aby zapobiec cofaniu się.Turbulencja i spadek ciśnienia w zaworze są bardzo niskie.

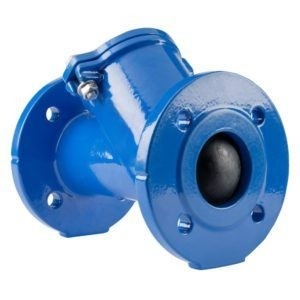

Podnieś Zawór zwrotny
Konstrukcja gniazda zaworu wzniosowo-zwrotnego jest podobna do zaworu kulowego.Dysk ma zwykle postać tłoka lub kuli.

Zawory zwrotne Lift są szczególnie odpowiednie do zastosowań wysokociśnieniowych, gdzie prędkość przepływu jest wysoka.W zaworach zwrotnych windy dysk jest precyzyjnie prowadzony i idealnie pasuje do deski rozdzielczej.Podnoszenie Zawory zwrotne nadają się do montażu w rurociągach poziomych lub pionowych z przepływem skierowanym w górę.

Przepływ do podnoszenia Zawory zwrotne muszą zawsze wchodzić pod gniazdo.Gdy przepływ wpływa, tłok lub kula jest podnoszona w prowadnicach z gniazda przez ciśnienie przepływu w górę.Kiedy przepływ zatrzymuje się lub odwraca, tłok lub kula jest dociskana do gniazda zaworu zarówno przez przepływ wsteczny, jak i grawitację.




Cechy:

1. Mały rozmiar, niewielka waga, zwarta konstrukcja, łatwa konserwacja.
2. Dwie sprężyny skrętne są stosowane na każdej z par płytek zaworowych, które szybko zamykają płytki
I automatycznie.
3. Szybkozamykacz zapobiega cofaniu się medium i eliminuje efekt uderzenia hydraulicznego.
4. Krótka długość nadwozia i dobra sztywność.
5. Ten zawór jest szczelnie zamknięty, bez wycieków podczas testu wody ciśnieniowej.
6. Bezpieczny i niezawodny w działaniu, wysoka odporność na zakłócenia.
