Miejsce pochodzenia: | Chiny |
Nazwa handlowa: | TOBO |
Orzecznictwo: | CE/ISO |
Numer modelu: | / |
Minimalne zamówienie: | 1 szt |
---|---|
Cena: | negotiable |
Szczegóły pakowania: | Zawory są owinięte w folię bąbelkową z tworzywa sztucznego i pudełka ze sklejki |
Czas dostawy: | 25 dni roboczych |
Zasady płatności: | L/C, D/A, D/P, T/T, Western Union |
Możliwość Supply: | 1000000 sztuk / sztuk miesięcznie |
Zastosowanie: | Ropa i gaz, przemysł chemiczny, elektrownia | Materiał korpusu: | Stal węglowa |
---|---|---|---|
Rodzaj połączenia: | Kołnierz | Norma projektowa: | API 6D, API 594 |
Zakończ połączenie: | BW, SW, NPT, RF, RTJ | Typ operacji: | Ręczny, elektryczny, pneumatyczny |
Ocena ciśnienia: | 150-2500 funtów | Materiał uszczelnienia: | NBR, EPDM, VITON, PTFE |
Materiał siedziska: | Nylon, PTFE, metal | Wielkość: | 2-24 cale |
odpowiedni nośnik: | woda, olej, gaz | Odpowiednie ciśnienie: | Niskie ciśnienie, wysokie ciśnienie |
Zakres temperatury: | -196℃~+200℃ | Typ zaworu: | Zawór zwrotny kołnierzowy |
High Light: | Zawór zwrotny z końcówkami kołnierzowymi,zawór zwrotny z powolnym zamykaniem,zawór zwrotny z kołnierzem żeliwnym |
BS5153 Żeliwo typu ciśnienie Cena wolnozamykający zawór zwrotny typu non-slam z końcówkami kołnierzowymi
Nazwa produktu: | Kulowy zawór zwrotny | Aplikacja: | ścieki, woda itp., |
---|---|---|---|
Rozmiar: | DN150 ~ DN500 | Ciśnienie: | PN10/16 |
Standard: | DIN/BS/AWWA/JIS | Temperatura: | -20~120 C |
Ciało: | Żeliwo / Żeliwo sferoidalne | Piłka: | Żelazna powłoka EPDM/NBR |
Wysokie światło: |
kulowy zawór zwrotny ze stali nierdzewnej,pionowy zawór zwrotny kulowy |

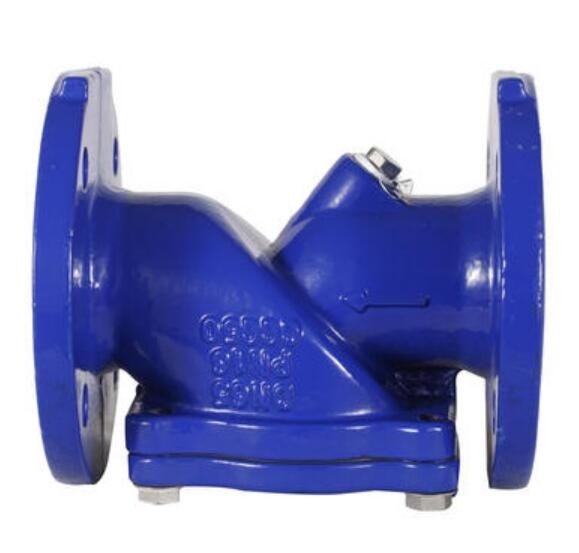

Zawór zwrotny z trójdrożną kulką stalową do gnojowicy / błota / kopalni / DN150 - DN500
Jeśli potrzebujesz więcej informacji, skontaktuj się z nami.
Opis:
Parametry techniczne | ||||
Model | PN(MPa) | Ciśnienie próbne odlewania (MPa) | Ciśnienie próbne uszczelnienia (MPa) | Materiały korpusu, maski |
HQ41X-10 | 1 | 1.5 | 1.1 | żelazo lub stal |
HQ41X-16 | 1.6 | 2.4 | 1,76 | |
Część pocztowa i materiał | ||||
Korpus: żeliwo, żeliwo sferoidalne, WCB | ||||
Maska: żeliwo, żeliwo sferoidalne, WCB | ||||
Kula: stal odlewana pokryta neoprenem | ||||
Medium: woda i słaby płyn żrący |
Aplikacje:
Kulowy zawór zwrotny z kołnierzem wykorzystuje rolkę pokrytą gumą jako tarczę, gdy pod działaniem
medium, może toczyć się w górę iw dół wraz ze zintegrowaną ścieżką ślizgową wewnątrz zaworu, aby otworzyć lub
Zamknij to.
Charakteryzuje się dobrą szczelnością, cichym domykaniem i brakiem efektu uderzenia hydraulicznego.
Korpus ma pełną ścieżkę przepływu wody, duży przepływ, mały opór, a utrata wody jest mniejsza
typ swing o 50.
Można go montować pionowo lub poziomo i może być używany do wody zimnej, ciepłej, przemysłowej i
Żywe sieci rurociągów szlamowych, szczególnie odpowiednie dla zatapialnej pompy szlamowej.
Średnia temperatura: 0 ~ 80 ℃.
Wymiary | ||||||
DN(mm) | Ł | D | D1 | D2 | Z-φd | H |
50 | 180 | 160 | 125 | 100 | 4-18 | 185 |
65 | 200 | 180 | 145 | 120 | 4-18 | 210 |
80 | 260 | 195 | 160 | 135 | 4-18/8-18 | 245 |
100 | 300 | 215 | 180 | 155 | 8-18 | 280 |
125 | 350 | 245 | 210 | 185 | 8-18 | 335 |
150 | 400 | 280 | 240 | 210 | 8-23 | 400 |
200 | 500 | 335 | 295 | 265 | 8-23/12-23 | 495 |
250 | 600 | 390/405 | 350/355 | 320 | 12-23/12-25 | 600 |
300 | 700 | 440/460 | 400/410 | 375 | 12-23/12-25 | 715 |
350 | 800 | 500/520 | 460/470 | 435 | 16-23/16-25 | 820 |
Zawór zwrotny - kulowy (zawór zwrotny) był pierwszym zaworem o unikalnej konstrukcji.Bardzo proste
ale solidna konstrukcja bez mechanizmu krytycznego.
Wszystkie części, takie jak mechanizm tarczy sworznia zawiasu stosowany w konwencjonalnym zaworze, zostały wyeliminowane i zostały wprowadzone
wzmocniona kula pokryta gumą do zatrzymywania przepływających mediów w stanie powrotnym.
Ta kula porusza się całkowicie poza ścieżką przepływu, gdy pompowanie jest włączone, aby zapewnić minimalne straty ciśnienia.
Sferyczna kula pokryta gumą doskonale uszczelnia zaokrąglone gniazdo zaworu, zapewniając całkowitą szczelność
opieczętowanie.
Ta konstrukcja oferuje inne zalety, takie jak brak zatykania i samooczyszczanie.W tym praktycznie bezobsługowy
zaworów, jeśli to konieczne, po dłuższym użytkowaniu wymiana kuli w trybie on-line to tylko minuta pracy.
* Niższe zużycie energii
* Większa zdolność przenoszenia ciał stałych
* Samoczyszczące, niezatykające się
* Doskonałe uszczelnienie
* Niski spadek ciśnienia
Zasada:
Sercem tego zaworu jest wzmocniona gumowa kulka.Unikalna konstrukcja zaworu umożliwia swobodny ruch kulki.
Kula przesuwa się do pozycji otwartej po uruchomieniu pompy i umożliwia swobodny przepływ cieczy bez żadnych zakłóceń (patrz rys.).
Gdy pompa zatrzymuje się, kula mocno osadza się na metalowym gnieździe dzięki własnemu ciężarowi i przeciwciśnieniu
ciecz (Najedź myszką na rys.).Powoduje to uszczelnienie BEZ KROPLI.
Lista części / Materiały konstrukcyjne
Część | Opis | Standard | Specjalny |
1. | Ciało | Żeliwo | Stal nierdzewna, Staliwo |
2. | Okładka | Żeliwo | Stal nierdzewna, Staliwo |
3. | Piłka | Wzmocniony nitrylem | EPDM, neopren |
4. | Pierścień pokrywy | Guma nitrylowa | Butyl, Viton |
5. | Pierścień gniazda kuli | LT Brąz | St. Steel, Twarde pocieranie. |
6. | Elementy złączne | Stal węglowa | Św. Stal |
Lista materiałów | |||
Część | Materiał | ASTM | BS |
Ciało | Mosiądz | B124 C38800 | 2874 CZ122 |
Czapka | Mosiądz | B124 C38800 | 1400 LG2 |
Dysk | Mosiądz | B124 C38800 | 2874 CZ122 |
Wiosna | Stal nierdzewna | A313 304 | 3111 304S31 |
Siedziba | NBR |
Nazwa produktu | Mosiężne pionowe zawory zwrotne produkcji chińskiej o różnych rozmiarach |
Materiał | mosiądz |
Kolor | mosiężny żółty |
Standard | JIS ANSI |
CIŚNIENIE | PN16 |
Norma zaworu | Zgodność z MSS SP-80 Gwintowane zgodnie z BS 21(ISO7)/ASME B1.20.1 |
|
Zakres rozmiarów | 15mm (1/2") ~ 50mm(2") | |
Ciśnienie robocze | 300 psi (20,7 bara) WOG bez wstrząsów Para nasycona 150 psi (10,3 bara). |
|
Testowanie ciśnienia | Skorupa: 450 psi (31 barów) Hydrostatyczny | |
Siedzenie: 330 psi (22,7 bara) hydrostatyczne Powietrze 80 psi (5,5 bara). |
||
Odpowiednie media | Woda, olej, gaz |
Lista części / Materiały konstrukcyjne
Część | Opis | Standard | Specjalny |
1. | Ciało | Żeliwo | Stal nierdzewna, Staliwo |
2. | Okładka | Żeliwo | Stal nierdzewna, Staliwo |
3. | Piłka | Wzmocniony nitrylem | EPDM, neopren |
4. | Pierścień pokrywy | Guma nitrylowa | Butyl, Viton |
5. | Pierścień gniazda kuli | LT Brąz | St. Steel, Twarde pocieranie. |
6. | Elementy złączne | Stal węglowa | Św. Stal |
Opis:
Parametry techniczne | ||||
Model | PN(MPa) | Ciśnienie próbne odlewania (MPa) | Ciśnienie próbne uszczelnienia (MPa) | Materiały korpusu, maski |
HQ41X-10 | 1 | 1.5 | 1.1 | żelazo lub stal |
HQ41X-16 | 1.6 | 2.4 | 1,76 | |
Część pocztowa i materiał | ||||
Korpus: żeliwo, żeliwo sferoidalne, WCB | ||||
Maska: żeliwo, żeliwo sferoidalne, WCB | ||||
Kula: stal odlewana pokryta neoprenem | ||||
Medium: woda i słaby płyn żrący |
Wymiary | ||||||
DN(mm) | Ł | D | D1 | D2 | Z-φd | H |
50 | 180 | 160 | 125 | 100 | 4-18 | 185 |
65 | 200 | 180 | 145 | 120 | 4-18 | 210 |
80 | 260 | 195 | 160 | 135 | 4-18/8-18 | 245 |
100 | 300 | 215 | 180 | 155 | 8-18 | 280 |
125 | 350 | 245 | 210 | 185 | 8-18 | 335 |
150 | 400 | 280 | 240 | 210 | 8-23 | 400 |
200 | 500 | 335 | 295 | 265 | 8-23/12-23 | 495 |
250 | 600 | 390/405 | 350/355 | 320 | 12-23/12-25 | 600 |
300 | 700 | 440/460 | 400/410 | 375 | 12-23/12-25 | 715 |
350 | 800 | 500/520 | 460/470 | 435 | 16-23/16-25 | 820 |
Zawór zwrotny - kulowy (zawór zwrotny) był pierwszym zaworem o unikalnej konstrukcji.Bardzo proste
ale solidna konstrukcja bez mechanizmu krytycznego.
Wszystkie części, takie jak mechanizm tarczy sworznia zawiasu stosowany w konwencjonalnym zaworze, zostały wyeliminowane i zostały wprowadzone
wzmocniona kula pokryta gumą do zatrzymywania przepływających mediów w stanie powrotnym.
Ta kula porusza się całkowicie poza ścieżką przepływu, gdy pompowanie jest włączone, aby zapewnić minimalne straty ciśnienia.
Sferyczna kula pokryta gumą doskonale uszczelnia zaokrąglone gniazdo zaworu, zapewniając całkowitą szczelność
opieczętowanie.
Ta konstrukcja oferuje inne zalety, takie jak brak zatykania i samooczyszczanie.W tym praktycznie bezobsługowy
zaworów, jeśli to konieczne, po dłuższym użytkowaniu wymiana kuli w trybie on-line to tylko minuta pracy.
* Niższe zużycie energii
* Większa zdolność przenoszenia ciał stałych
* Samoczyszczące, niezatykające się
* Doskonałe uszczelnienie
* Niski spadek ciśnienia
Zasada:
Sercem tego zaworu jest wzmocniona gumowa kulka.Unikalna konstrukcja zaworu umożliwia swobodny ruch kulki.
Kula przesuwa się do pozycji otwartej po uruchomieniu pompy i umożliwia swobodny przepływ cieczy bez żadnych zakłóceń (patrz rys.).
Gdy pompa zatrzymuje się, kula mocno osadza się na metalowym gnieździe dzięki własnemu ciężarowi i przeciwciśnieniu
ciecz (Najedź myszką na rys.).Powoduje to uszczelnienie BEZ KROPLI.
Lista części / Materiały konstrukcyjne
Część | Opis | Standard | Specjalny |
1. | Ciało | Żeliwo | Stal nierdzewna, Staliwo |
2. | Okładka | Żeliwo | Stal nierdzewna, Staliwo |
3. | Piłka | Wzmocniony nitrylem | EPDM, neopren |
4. | Pierścień pokrywy | Guma nitrylowa | Butyl, Viton |
5. | Pierścień gniazda kuli | LT Brąz | St. Steel, Twarde pocieranie. |
6. | Elementy złączne | Stal węglowa | Św. Stal |
