Dom Produktyzawór grzybkowy ze stali nierdzewnej

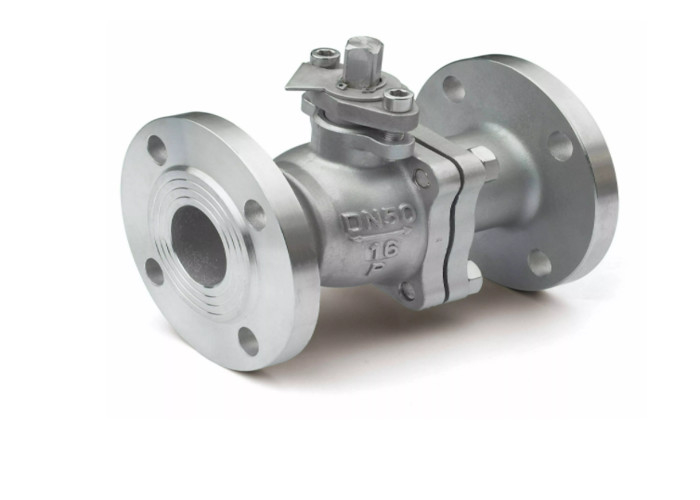

ZAWÓR Z KOŁNIERZEM ZE STALI NIERDZEWNEJ AISI SS316 150LBS ZAWÓR Z KOŁNIERZEM ZE STALI NIERDZEWNEJ

ZAWÓR Z KOŁNIERZEM ZE STALI NIERDZEWNEJ AISI SS316 150LBS ZAWÓR Z KOŁNIERZEM ZE STALI NIERDZEWNEJ

  • ZAWÓR Z KOŁNIERZEM ZE STALI NIERDZEWNEJ AISI SS316 150LBS ZAWÓR Z KOŁNIERZEM ZE STALI NIERDZEWNEJ
  • ZAWÓR Z KOŁNIERZEM ZE STALI NIERDZEWNEJ AISI SS316 150LBS ZAWÓR Z KOŁNIERZEM ZE STALI NIERDZEWNEJ
ZAWÓR Z KOŁNIERZEM ZE STALI NIERDZEWNEJ AISI SS316 150LBS ZAWÓR Z KOŁNIERZEM ZE STALI NIERDZEWNEJ
Szczegóły Produktu:
Miejsce pochodzenia: Chiny
Nazwa handlowa: TOBO
Orzecznictwo: API ISO TS CE
Numer modelu: A351 CF8
Zapłata:
Minimalne zamówienie: 5 sztuk
Cena: Negotiation
Szczegóły pakowania: Karton, skrzynka ze sklejki lub zgodnie z życzeniem klienta
Czas dostawy: 10 dni roboczych
Zasady płatności: L/C, T/T, Western Union
Możliwość Supply: 1000 sztuk miesięcznie
Kontakt
Szczegółowy opis produktu
Nazwa: Zawór kulowy z kołnierzem ze stali nierdzewnej Materiał: WCB
Kończy się: kołnierz Aplikacja: Gaz, olej, woda
Rozmiar: 2" Korzyść: Krótszy skok
Tempreture: Wysoka temperatura Pozycja gwintu macierzystego: Zewnętrzny zawór kulowy z trzpieniem śrubowym
High Light:

Zawór kulowy ze stali nierdzewnej z trzpieniem wznoszącym

,

zawór kulowy z kołnierzem stalowym

,

zawór kulowy z kołnierzem 150LBS

ZAWÓR Z KOŁNIERZEM ZE STALI NIERDZEWNEJ AISI SS316 150LBS ZAWÓR Z KOŁNIERZEM ZE STALI NIERDZEWNEJ
Zawory kulowe
Połączenia Stardard: Końcówki z kołnierzem
Klasa ASME: 150 # ~ 1500 #
Klasa JIS: 10K ~ 63K
Klasa DIN: PN10 ~ PN160
Rozmiar: 1/2 "~ 12"



Uruchomieniekoło ręczne
Połączeniedo montażu między kołnierzami rurowymi ANSI 150 i DIN PN 10/16.
DN:15, 20, 25, 32, 40, 50, 65, 80, 100, 125, 150, 200
PN:16
Materiał uszczelnieniaSS AISI 420
Tmax-10°C/+300°C
Typ zaworuZawór kulowy, trzpień wznoszący



Materiał

A351-CF8
A351-CF8M
A351-CF3M
Inne materiały na życzenie klienta


Konwencjonalne zawory kulowe mogą być używane do odcinania i dławienia.Chociaż zawory te wykazują nieco wyższe spadki ciśnienia niż zawory proste (np. zasuwy, grzyby, kule itp.), mogą być stosowane tam, gdzie spadek ciśnienia na zaworze nie jest czynnikiem regulującym.
Zawory kulowe są zaworami ruchu liniowego i są przeznaczone przede wszystkim do zatrzymywania, uruchamiania i regulowania przepływu.Dysk zaworu kulowego można całkowicie usunąć ze ścieżki przepływu lub całkowicie zamknąć ścieżkę przepływu.
Ponieważ całe ciśnienie systemowe wywierane na dysk jest przenoszone na trzpień zaworu, praktyczna granica wielkości tych zaworów wynosi NPS 12 (DN 300).

Projekty korpusów zaworów kulowych

Istnieją trzy podstawowe konstrukcje korpusów zaworów kulowych, a mianowicie...

Wzór koszulki lub Z-body

ZAWÓR Z KOŁNIERZEM ZE STALI NIERDZEWNEJ AISI SS316 150LBS ZAWÓR Z KOŁNIERZEM ZE STALI NIERDZEWNEJ 0

Wzór kąta

ZAWÓR Z KOŁNIERZEM ZE STALI NIERDZEWNEJ AISI SS316 150LBS ZAWÓR Z KOŁNIERZEM ZE STALI NIERDZEWNEJ 1
Wye Wzór lub korpus Y-body

ZAWÓR Z KOŁNIERZEM ZE STALI NIERDZEWNEJ AISI SS316 150LBS ZAWÓR Z KOŁNIERZEM ZE STALI NIERDZEWNEJ 2


Dysk, gniazdo i trzpień zaworów kulowych

Dysk..Najpopularniejszymi konstrukcjami tarcz dla zaworów kulowych są... tarcza kulowa, tarcza kompozytowa i tarcza grzybkowa.Konstrukcja dysku kulistego jest stosowana przede wszystkim w układach niskociśnieniowych i niskotemperaturowych.Jest zdolny do dławienia przepływu, ale w zasadzie służy do zatrzymywania i uruchamiania przepływu.
Konstrukcja dysku Composition wykorzystuje twardy, niemetalowy pierścień wkładany na dysku, który zapewnia szczelne zamknięcie.
Konstrukcja dysku wtykowego zapewnia lepsze dławienie niż konstrukcje kulowe lub złożone.Są dostępne w wielu różnych wzorach i wszystkie są długie i zwężane.

Siedzenie..Gniazda zaworów kulowych są zintegrowane lub wkręcone w korpus zaworu.Wiele zaworów Globe ma tylne siedzenia wewnątrz maski.Tylne gniazda zapewniają uszczelnienie między trzpieniem a pokrywą i zapobiegają narastaniu ciśnienia w układzie na uszczelnienie zaworu, gdy zawór jest całkowicie otwarty.Tylne siedzenia są często stosowane w zaworach kulowych.

Trzon..Zawory odcinające wykorzystują dwie metody łączenia dysku i trzpienia. Konstrukcja rowka T i nakrętki dysku.W konstrukcji z rowkiem T dysk ślizga się po trzpieniu, podczas gdy w konstrukcji z nakrętką dysku dysk jest wkręcany w trzpień.

ZAWÓR Z KOŁNIERZEM ZE STALI NIERDZEWNEJ AISI SS316 150LBS ZAWÓR Z KOŁNIERZEM ZE STALI NIERDZEWNEJ 3

ZAWÓR Z KOŁNIERZEM ZE STALI NIERDZEWNEJ AISI SS316 150LBS ZAWÓR Z KOŁNIERZEM ZE STALI NIERDZEWNEJ 4

Typowe zastosowania zaworów kulowych

Poniżej przedstawiono niektóre z typowych zastosowań zaworów kulowych..

  • Systemy wody chłodzącej, w których przepływ wymaga regulacji
  • Układ oleju opałowego, w którym przepływ jest regulowany i ważna jest szczelność
  • Odpowietrzniki wysokopunktowe i odpływy niskopunktowe, gdy szczelność i bezpieczeństwo są najważniejsze
  • Systemy odprowadzania wody zasilającej, chemicznej, skraplacza powietrza i odprowadzania ścieków
  • Odpowietrzniki i odpływy kotła, główne odprowadzenia i odpływy pary oraz odpływy grzejnika
  • Uszczelki i dreny turbin
  • Układ smarowania turbiny i inne
