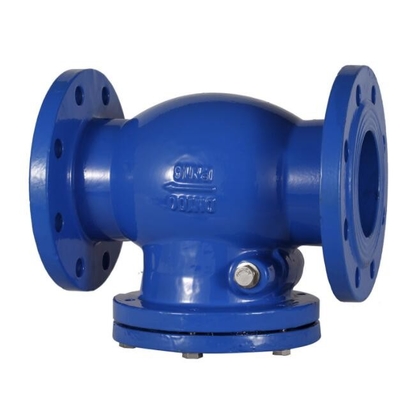

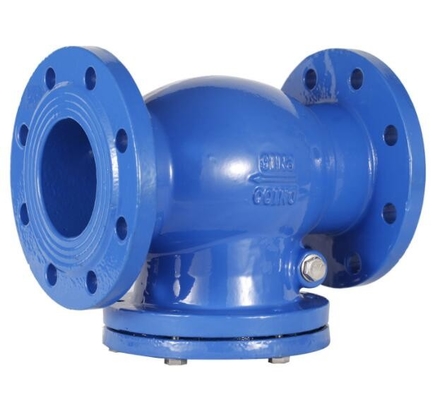

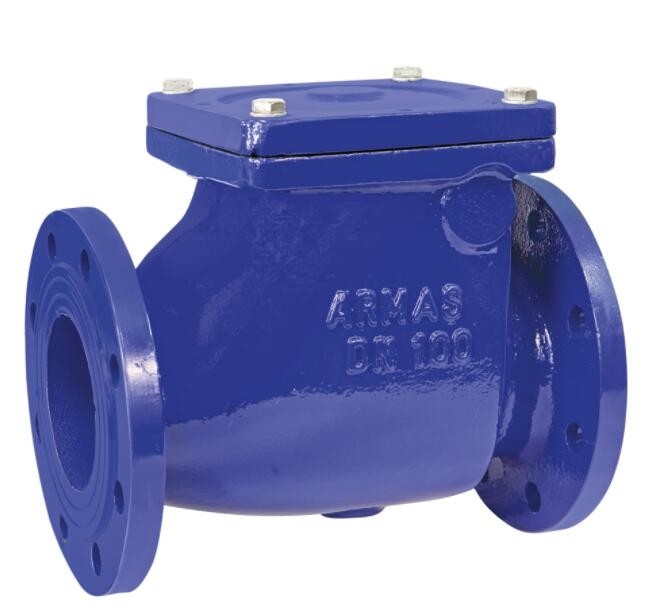

Zawór zwrotny kulowy z podwójnym kołnierzem DIN z żeliwa / stali, zawór zwrotny



Zawór zwrotny podnoszenia, żeliwo / stal DIN, z podwójnym kołnierzem, zawór zwrotny



Wniosek:

Zawór zwrotny podnoszenia może pracować w warunkach wysokiej temperatury i ciśnienia z dobrym wyglądem, przyjemną funkcją i doskonałą.Szeroko stosowany w przemyśle naftowym, chemicznym, uzdatnianiu wody.





Materiał części
Nie.	Części				MATERIAŁ
1	Ciało				WCB
2	Siedziba				SS304
3	Dysk				WCB
4	Czapeczka				WCB



Specyfikacja techniczna

PN: 1,6MPa,2,5MPa,4,0MPa,6,4MPa,10,0MPa

DN: 50mm-400mm

Medium: woda, olej, gaz itp.

Standard projektu: BS5163

Norma kołnierza: BS EN 1092

INNE STANDARDY DOSTĘPNE NA ŻYCZENIE



Jednostka miary: mm
PN(Mpa)	DN	10	15	20	25	32	40	50	65	80	100	125	200	250	300	350	400
1,6	L	130	130	150	160	190	200	230	290	310	350	400	600	730	850	980	1100
	h	78	78	100	110	120	140	165	170	178	195	222	312	730	850	980	1100















Specyfikacja:
ciśnienie	PN(MPa)
	1,6	2,5	4
Wytrzymałość	2,4	3,8	6
foka	1,8	2,8	4.4
Ciało	WCB(C)	CF8(P)	CF8M(R)
temperatura	≤425	≤100	≤100
Średni	woda, para, olej,	kwas azotowy	acetum





Deminacja:
DN(mm)	L	D
		1,6	2,5	4
15	25	48	48	48
20	31,5	58	58	58
25	35,5	68	68	68
32	40	80	80	80
40	45	90	90	90
50	56	105	105	105
65	63	125	125	125
80	71	140	140	140
100	80	160	165	165
125	110	190	195	195
150	125	215	225	225
200	160	270	285	290
250	200	330	340	350
300	250	385	400	415





















































materiał:
NIE	Części	ilość	materiał
1	ciało	1	316
2	O-ring	2	EPDM
3	dysk	1	316
4	O-ring	1	EPDM
5	przekręt oko	1	316
6	mała okładka	2	316
7	Szpilka	1	316
8	śruba ustalająca	2	316
9	duża okładka	2	316
10	śruba	2	316
11	wiosna	1	316





◆deminacja:



DN	PN10.PN16							PN25							PN40
	A	b	C	D	mi	L	g	A	b	C	D	mi	L	g	A	b	C	D	mi	L	g
40	94	16	22	81,4	25	195	0	równy PN10							równy PN10
50	109	16	32	94	33,6	208	1
65	129	17	40	111	46	230	2
80	144	17	54	123	56,5	245	3
100	164	18	70	147	71,4	265	3	168	18	70	149	71,4	269	3	Równe PN25
125	195	18	92	171	87,3	297	5	194	18	92	171	87,3	296	5
150	220	20	112	200	106,6	321	5	224	20	112	202	106,6	325	5
200	275	22	154	256	148,2	376	5	284	22	154	265	148,2	385	5	291	22	154	268	148,2	392	5
250	331	26	192	302	185,2	436	6	342	26	192	307	185,2	447	6	353	26	192	312	185,2	458	6
300	380	32	227	352	216,3	484	10	401	32	227	360	216,3	499	10	418	32	227	368	216,3	516	10
350	446	38	266	408	254	548	12	458	38	266	412	254	560	12	475	38	266	422	254	577	12
400	498	44	310	460	294,4	603	14	515	44	310	463	294,4	620	14	547	44	310	484	294,4	652	14





Specyfikacja
1	Twarzą w twarz zgodnie z DIN3202-K3.
2	Wiercenie kołnierzy wg ANSI125/150;DIN2501PN10/PN16;AS2129 Tabela E;JIS10K ect.
3	Ciśnienie robocze: PN10; PN16



Główne części i materiały
Numer	Częściowe imię		Materiał
1	Ciało		GGG50
2	Dysk		SS304
3	Trzon		SS304
4	Wiosna		SS304
5	Pralka		PTFE
6	Pralka		PTFE
7	Uszczelka		NBR
8	Nakrętka sześciokątna		A193A





Główne wymiary
DN	D	D1	D2	L	r	T
50	107	65	40	43	27	18,4
65	127	80	60	46	35	19,8
80	142	94	70	64	42	27,7
100	162	117	88	64	50	27,7
150	218	171	134	76	77	31,6
200	273	224	182	89	102,5	32,9
300	378	310	260	114	146	43,3
350	446	360	298	127	170	45,3
400	488	410	350	140	195	52,3
450	546	450	385	152	215	58,2
500	594	505	438	152	238	58,3
600	700	624,5	538	178	292	74,6
700	820	720	662	229	345	96
800	930	825	762	241	394	99













































Normy

Projekt i produkcja zgodnie z BS1868, ANSI B16.34
Wymiary zabudowy zgodne z ANSI B16.10
Wymiar kołnierza końcowego zgodnie z ANSI B16.5
Wskaźniki ciśnienia i temperatury według ANSI B16.34
Test ciśnieniowy jako API 598
Obowiązujące medium: woda, gaz, olej i inne medium żrące.





Ciśnienie próbne

Obiekt testowy		Test powłoki		Test pieczęci		Test tylnej pieczęci		Test uszczelnienia powietrznego
Średni		Woda						Powietrze
Jednostka		MPa	lbf/cal2	MPa	lbf/cal2	MPa	lbf/cal2	MPa	lbf/cal2
Ciśnienie (klasa)	150	3.1	450	2,2	315	2,2	315	0,5-0,7	60-100
	300	7,8	1125	5,6	815	5,6	815
	400	10.3	1500	7,6	1100	7,6	1100
	600	15,3	2225	11.2	1630	11.2	1630
	900	23,1	3350	16,8	2440	16,8	2440
	1500	38,4	5575	28,1	4080	28,1	4080
