Miejsce pochodzenia: | Chiny |
Nazwa handlowa: | TOBO |
Orzecznictwo: | ISO 9001/ API 6D |
Numer modelu: | CF8M |
Minimalne zamówienie: | 1 szt. |
---|---|
Cena: | Negotiation |
Szczegóły pakowania: | Zwykle pakowanie za pomocą skrzyni ze sklejki do dostawy morskiej |
Czas dostawy: | 10 dni roboczych |
Zasady płatności: | L/C, T/T, Western Union |
Możliwość Supply: | 10000 sztuk miesięcznie |
Nazwa produktu: | Zawór zwrotny klapowy | Materiał: | 316L |
---|---|---|---|
Wniosek: | Ropa, gaz, woda, para wodna itp | Korzyść: | Cichy |
Temperatura: | -10~80 stopni Celsjusza | Projekt: | Opłatek |
Ciało: | Stal nierdzewna | Siedziba: | Stal nierdzewna |
High Light: | Zawór zwrotny z dyszą bez zatrzasku,zawór zwrotny CF8M,zawór zwrotny na końcu kołnierza |

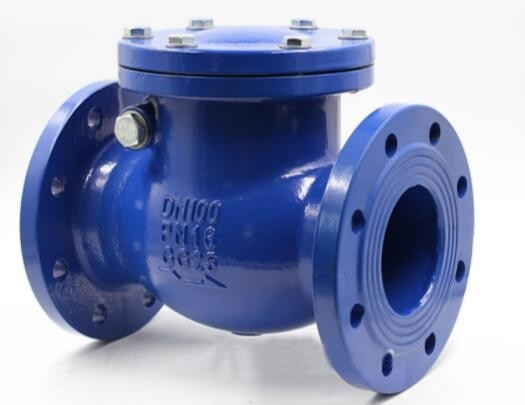

Zawór zwrotny z końcówką kołnierzową RF bez zatrzaśnięcia dyszy ASTM A 351 CF8M do propanu
Nazwa produktu: | Kulowy zawór zwrotny | Wniosek: | ścieki, woda itp., |
---|---|---|---|
Rozmiar: | DN15 ~ DN50 | Ciśnienie: | PN2.5/6/10/16/125lbs/150lbs/JIS 5K/JIS10K |
Standard: | DIN/BS/AWWA/JIS | Temperatura: | -20~120 stopni Celsjusza |
Ciało: | Żeliwo/żeliwo sferoidalne | Piłka: | Powłoka żelazna EPDM/NBR |
Połączyć: | BSP lub NPT / koniec gwintu | ||
Wysokie światło: |
zawór zwrotny kulowy ze stali nierdzewnej,kołnierzowy zawór zwrotny kulowy |

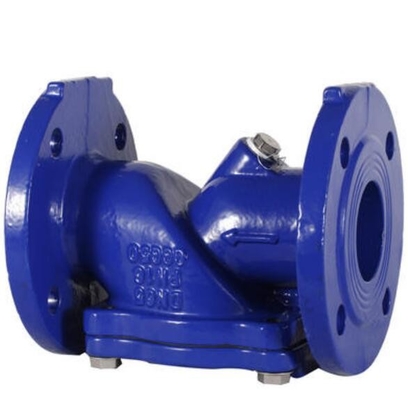

Zawór zwrotny kulowy z żeliwa sferoidalnego GGG 40.3 z dwoma elementami kołnierzowymi
Zawór zwrotny
z dwoma kawałkami z kołnierzem
Elementy korpusu Materiał: GGG 40.3 (żeliwo sferoidalne)
Wyłożone przez: FEP
Rozmiar kołnierza: DN = 20 mm
Materiał kulki: PTFE
Twarzą w twarz: (L=150mm, L2=75MM)
Jeśli potrzebujesz więcej informacji, skontaktuj się z nami.
Uprzejmie proszę zignorować następujące informacje.
Opis:
Parametry techniczne | ||||
Model | PN(MPa) | Ciśnienie próbne odlewania (MPa) | Ciśnienie próbne uszczelnienia (MPa) | Materiały korpusu, maski |
HQ41X-10 | 1 | 1,5 | 1,1 | żelazo lub stal |
HQ41X-16 | 1,6 | 2,4 | 1,76 | |
Część pocztowa i materiał | ||||
Korpus: żeliwo, żeliwo sferoidalne, WCB | ||||
Maska: żeliwo, żeliwo sferoidalne, WCB | ||||
Piłka: odlewana stal pokryta neoprenem | ||||
Medium: woda i słabo żrący płyn |
Aplikacje:
Zawór zwrotny z kołnierzem kulowym wykorzystuje gumową rolkę jako tarczę, gdy pod działaniem
średni, może toczyć się w górę i w dół wraz ze zintegrowaną ścieżką ślizgową wewnątrz zaworu, aby otworzyć lub
Zamknij to.
Charakteryzuje się dobrą szczelnością, cichym zamykaniem i brakiem uderzenia hydraulicznego.
Korpus ma pełną ścieżkę przepływu wody, duży przepływ, mały opór, a strata wody jest mniejsza
tego typu huśtawka o 50.
Można go montować w pionie lub poziomie i może być stosowany do zimnej, ciepłej wody, przemysłowej i
Sieci rurowe do szlamu żywego, szczególnie odpowiednie dla zatapialnej pompy szlamowej.
Średnia temperatura: 0 ~ 80 ℃.
Wymiary | ||||||
DN(mm) | L | D | D1 | D2 | Z-φd | h |
50 | 180 | 160 | 125 | 100 | 4-18 | 185 |
65 | 200 | 180 | 145 | 120 | 4-18 | 210 |
80 | 260 | 195 | 160 | 135 | 4-18/8-18 | 245 |
100 | 300 | 215 | 180 | 155 | 8-18 | 280 |
125 | 350 | 245 | 210 | 185 | 8-18 | 335 |
150 | 400 | 280 | 240 | 210 | 8-23 | 400 |
200 | 500 | 335 | 295 | 265 | 8-23/12-23 | 495 |
250 | 600 | 390/405 | 350/355 | 320 | 12-23/12-25 | 600 |
300 | 700 | 440/460 | 400/410 | 375 | 12-23/12-25 | 715 |
350 | 800 | 500/520 | 460/470 | 435 | 16-23/16-25 | 820 |
Zawór zwrotny - kulowy (zawór zwrotny) był pierwszym zaworem o unikalnej konstrukcji.Bardzo prosty
ale solidna konstrukcja bez krytycznego mechanizmu.
Wszystkie części, takie jak mechanizm tarczy z kołkiem zawiasowym stosowany w konwencjonalnym zaworze, zostały wyeliminowane i zostały umieszczone w a
wzmocniona kulka pokryta gumą do zatrzymania przepływu mediów w stanie powrotnym.
Kulka ta całkowicie wysuwa się ze ścieżki przepływu podczas pompowania, aby zapewnić minimalne straty ciśnienia.
Kuliste, pokryte gumą kulki doskonale uszczelniają zaokrąglone gniazdo zaworu, zapewniając całkowitą szczelność
opieczętowanie.
Ta konstrukcja oferuje inne zalety, takie jak brak zatykania i samooczyszczanie.W tym praktycznie bezobsługowym
zawory, w razie potrzeby, po dłuższym użytkowaniu wymiana kuli w trybie on-line to tylko minuta pracy.
* Niższe zużycie energii
* Większa solidna zdolność przeładunkowa
* Samooczyszczanie, niezatykanie
* Idealne uszczelnienie
* Niski spadek ciśnienia
Zasada:
Sercem tego zaworu jest wzmocniona gumowa kulka.Unikalna konstrukcja zaworu umożliwia swobodny ruch kuli.
Kula przesuwa się do pozycji otwartej po uruchomieniu pompy i umożliwia swobodny przepływ cieczy bez żadnych
interferencja (patrz rys.).
Gdy pompa zatrzymuje się, kula mocno przylega do metalowego gniazda z powodu własnego ciężaru i oparcia
ciśnienie
ciecz (najedź myszką na rys.).Powoduje to uszczelnienie BEZKROPLOWE.
Lista części / materiały konstrukcyjne
Część | Opis | Standard | Specjalny |
1. | Ciało | Żeliwo | Stal św., Staliwo |
2. | Pokrywa | Żeliwo | Stal św., Staliwo |
3. | Piłka | Wzmocniony nitrylem | EPDM, Neopren |
4. | Pierścień okładki | Kauczuk nitrylowy | Butyle, Viton |
5. | Pierścień gniazda kulowego | LT Brąz | St. Stal, Twarde Pocieranie. |
6. | Łączniki | Stal węglowa | Św. Stal |
Lista części / materiały konstrukcyjne
Część | Opis | Standard | Specjalny |
1. | Ciało | Żeliwo | Stal św., Staliwo |
2. | Pokrywa | Żeliwo | Stal św., Staliwo |
3. | Piłka | Wzmocniony nitrylem | EPDM, Neopren |
4. | Pierścień okładki | Kauczuk nitrylowy | Butyle, Viton |
5. | Pierścień gniazda kulowego | LT Brąz | St. Stal, Twarde Pocieranie. |
6. | Łączniki | Stal węglowa | Św. Stal |
Nazwa produktu: | Kulowy zawór zwrotny | Wniosek: | ścieki, woda itp., |
---|---|---|---|
Rozmiar: | DN150 ~ DN500 | Ciśnienie: | PN10/16 |
Standard: | DIN/BS/AWWA/JIS | Temperatura: | -20~120 stopni Celsjusza |
Ciało: | Żeliwo/żeliwo sferoidalne | Piłka: | Powłoka żelazna EPDM/NBR |
Wysokie światło: |
zawór zwrotny kulowy ze stali nierdzewnej,pionowy zawór zwrotny kulowy |
Trójdrożny zawór zwrotny z kulą stalową do gnojowicy / błota / kopalni / DN150 - DN500
Nazwa produktu: | Zawór zwrotny ciszy | Wniosek: | Woda, ropa, gaz itp., |
---|---|---|---|
Rozmiar: | DN15 ~ DN300 | Ciśnienie: | PN16 ~ PN40, 150 funtów ~ 600 funtów |
Standard: | API 6D/ ANSI 16.5 B/ JIS 20K/JIS 10K /DIN | Temperatura: | -10~80 stopni Celsjusza |
Ciało: | SUS304 / 316 | Siedziba: | CF8 / CF8M |
Wysokie światło: |
zawór zwrotny kulowy ze stali nierdzewnej,kołnierzowy zawór zwrotny kulowy |
Zawór zwrotny z końcówką kołnierzową RF bez zatrzaśnięcia dyszy ASTM A 351 CF8M do propanu
PRZEDMIOT | MATERIAŁ | TEMPERATURA |
USŁUGA PŁYW |
RODZAJ | KONIEC |
Non-Slam Zawór zwrotny typu dyszy |
ASTM A-351 CF8M |
kriogeniczny | propan | FLGD | RF |
Cichy zawór zwrotny podnoszenia
Krótkie wprowadzenie:
Cichy sprężysty zawór zwrotny stosowany jest na rurociągach pionowych, w których przepływ czynnika biegnie do góry, a przepływ wsteczny jest skutecznie zatrzymywany.Może być szeroko stosowany w instalacji wodociągowej i kanalizacyjnej, pracuje cicho.
Cechy:
⊙Profesjonalny projekt
Wewnętrzna wnęka zaworu została zaprojektowana jako opływowy kształt, który może skutecznie zatrzymać turbulencje.Kulista powierzchnia jest wprowadzana, aby utworzyć przednią powierzchnię styku tarczy i stożka dla pary siedzeń;struktury te ekstremalnie obciążą siłę uderzeniową medium i zmniejszą współczynnik oporu przepływu.Cienkie konstrukcje skorupowe są wykorzystywane podczas projektowania elementu dywersyjnego, aby zapewnić przepływ laminarny i znacznie obniżyć wagę.Rozsądna wysokość otwarta i przestrzeń wnęki pozwalają na uzyskanie maksymalnej powierzchni przekroju przepływu.Pozwala to uniknąć powstania komory powietrznej;poprawiono parametr zaworu Cv.
⊙Doskonała odporność na korozję
Wewnętrzna i zewnętrzna powłoka z żywicy epoksydowej.
⊙Niezawodne zasady higieny
Żywica epoksydowa i guma spełniają normę higieniczną, wykończenia takie jak tarcza, sprężyna itp. wykonane są ze stali nierdzewnej.
Część pocztowa i materiał
Korpus, Linia: GGG50 z wewnętrzną i zewnętrzną powłoką z żywicy epoksydowej
Dysk: GGG50 lub odlewana stal
Trzpień prowadzący, Sprężyna: 1Cr17Ni12Mo2Ti, Stal nierdzewna
Tuleja prowadząca: Brąz CuAI10Fe3
Podkładka kołnierzowa, O-ring: NBR, EPDM lub FPM
Specyfikacja techniczna
-Średnica nominalna: 50~350mm
-Ciśnienie nominalne: 1,0/1,6 MPa
-Ciśnienie testowe wytrzymałości: 1,5/2,4 MPa
-Uszczelnianie ciśnienie testowe: 1.1/1.76Mpa
Standard wykonawczy
Standard projektowania | AWWA A508 |
Twarzą w twarz | Standard korporacyjny |
Koniec kołnierza | DIN 2501 |
Test i kontrola | JG/T 9092-1999 |
Temperatura pracy | NBR<80℃;EPDM <120 ℃;FPM <160 ℃ |
DN | L | Wymiary kołnierzy są zgodne z GB/T17421.6-1998 | ||||||||||
O | C | g | F | b | znaleźć | |||||||
1,0 MPa | 1,6 MPa | 1,0 MPa | 1,6 MPa | 1,0 MPa | 1,6 MPa | 1,0 MPa | 1,6 MPa | 1,0 MPa | 1,6 MPa | |||
50 | 120 | 165 | 165 | 125 | 125 | 99 | 99 | 3 | 19 | 19 | 4-19 | 4-19 |
65 | 150 | 185 | 185 | 145 | 145 | 118 | 118 | 3 | 19 | 19 | 4-19 | 4-19 |
80 | 180 | 200 | 200 | 160 | 160 | 132 | 132 | 3 | 19 | 19 | 8-19 | 8-19 |
100 | 229 | 220 | 220 | 180 | 180 | 156 | 156 | 3 | 19 | 19 | 8-19 | 8-19 |
125 | 254 | 250 | 250 | 210 | 210 | 184 | 184 | 3 | 19 | 19 | 8-19 | 8-19 |
150 | 267 | 285 | 285 | 240 | 240 | 211 | 211 | 3 | 19 | 19 | 8-23 | 8-23 |
200 | 292 | 340 | 340 | 295 | 295 | 266 | 266 | 3 | 20 | 20 | 8-23 | 12-23 |
250 | 330 | 395 | 405 | 350 | 355 | 319 | 319 | 3 | 22 | 22 | 12-23 | 12-28 |
300 | 356 | 445 | 460 | 400 | 410 | 370 | 370 | 4 | 24,5 | 24,5 | 12-23 | 12-28 |
350 | 381 | 505 | 520 | 460 | 470 | 429 | 429 | 4 | 24,5 | 24,5 | 16-23 | 16-28 |
Jeśli potrzebujesz więcej informacji, skontaktuj się z nami.
Opis:
Parametry techniczne | ||||
Model | PN(MPa) | Ciśnienie próbne odlewania (MPa) | Ciśnienie próbne uszczelnienia (MPa) | Materiały korpusu, maski |
HQ41X-10 | 1 | 1,5 | 1,1 | żelazo lub stal |
HQ41X-16 | 1,6 | 2,4 | 1,76 | |
Część pocztowa i materiał | ||||
Korpus: żeliwo, żeliwo sferoidalne, WCB | ||||
Maska: żeliwo, żeliwo sferoidalne, WCB | ||||
Piłka: odlewana stal pokryta neoprenem | ||||
Medium: woda i słabo żrący płyn |
Aplikacje:
Zawór zwrotny z kołnierzem kulowym wykorzystuje gumową rolkę jako tarczę, gdy pod działaniem
średni, może toczyć się w górę i w dół wraz ze zintegrowaną ścieżką ślizgową wewnątrz zaworu, aby otworzyć lub
Zamknij to.
Charakteryzuje się dobrą szczelnością, cichym zamykaniem i brakiem uderzenia hydraulicznego.
Korpus ma pełną ścieżkę przepływu wody, duży przepływ, mały opór, a strata wody jest mniejsza
tego typu huśtawka o 50.
Można go montować w pionie lub poziomie i może być stosowany do zimnej, ciepłej wody, przemysłowej i
Sieci rurowe do szlamu żywego, szczególnie odpowiednie dla zatapialnej pompy szlamowej.
Średnia temperatura: 0 ~ 80 ℃.
Wymiary | ||||||
DN(mm) | L | D | D1 | D2 | Z-φd | h |
50 | 180 | 160 | 125 | 100 | 4-18 | 185 |
65 | 200 | 180 | 145 | 120 | 4-18 | 210 |
80 | 260 | 195 | 160 | 135 | 4-18/8-18 | 245 |
100 | 300 | 215 | 180 | 155 | 8-18 | 280 |
125 | 350 | 245 | 210 | 185 | 8-18 | 335 |
150 | 400 | 280 | 240 | 210 | 8-23 | 400 |
200 | 500 | 335 | 295 | 265 | 8-23/12-23 | 495 |
250 | 600 | 390/405 | 350/355 | 320 | 12-23/12-25 | 600 |
300 | 700 | 440/460 | 400/410 | 375 | 12-23/12-25 | 715 |
350 | 800 | 500/520 | 460/470 | 435 | 16-23/16-25 | 820 |
Zawór zwrotny - kulowy (zawór zwrotny) był pierwszym zaworem o unikalnej konstrukcji.Bardzo prosty
ale solidna konstrukcja bez krytycznego mechanizmu.
Wszystkie części, takie jak mechanizm tarczy z kołkiem zawiasowym stosowany w konwencjonalnym zaworze, zostały wyeliminowane i zostały umieszczone w a
wzmocniona kulka pokryta gumą do zatrzymania przepływu mediów w stanie powrotnym.
Kulka ta całkowicie wysuwa się ze ścieżki przepływu podczas pompowania, aby zapewnić minimalne straty ciśnienia.
Kuliste, pokryte gumą kulki doskonale uszczelniają zaokrąglone gniazdo zaworu, zapewniając całkowitą szczelność
opieczętowanie.
Ta konstrukcja oferuje inne zalety, takie jak brak zatykania i samooczyszczanie.W tym praktycznie bezobsługowym
zawory, w razie potrzeby, po dłuższym użytkowaniu wymiana kuli w trybie on-line to tylko minuta pracy.
* Niższe zużycie energii
* Większa solidna zdolność przeładunkowa
* Samooczyszczanie, niezatykanie
* Idealne uszczelnienie
* Niski spadek ciśnienia
Zasada:
Sercem tego zaworu jest wzmocniona gumowa kulka.Unikalna konstrukcja zaworu umożliwia swobodny ruch kuli.
Kula przesuwa się do pozycji otwartej po uruchomieniu pompy i umożliwia swobodny przepływ cieczy bez żadnych zakłóceń (patrz rys.).
Gdy pompa zatrzymuje się, kula mocno osadza się na metalowym gnieździe z powodu własnego ciężaru i przeciwciśnienia
ciecz (najedź myszką na rys.).Powoduje to uszczelnienie BEZKROPLOWE.
Lista części / materiały konstrukcyjne
Część | Opis | Standard | Specjalny |
1. | Ciało | Żeliwo | Stal św., Staliwo |
2. | Pokrywa | Żeliwo | Stal św., Staliwo |
3. | Piłka | Wzmocniony nitrylem | EPDM, Neopren |
4. | Pierścień okładki | Kauczuk nitrylowy | Butyle, Viton |
5. | Pierścień gniazda kulowego | LT Brąz | St. Stal, Twarde Pocieranie. |
6. | Łączniki | Stal węglowa | Św. Stal |
