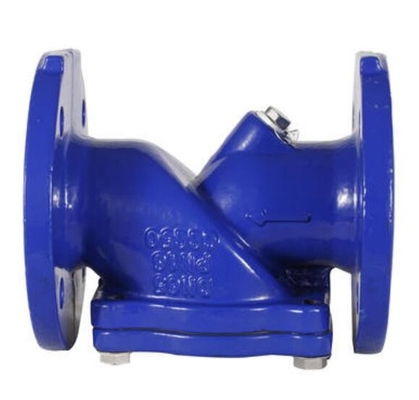

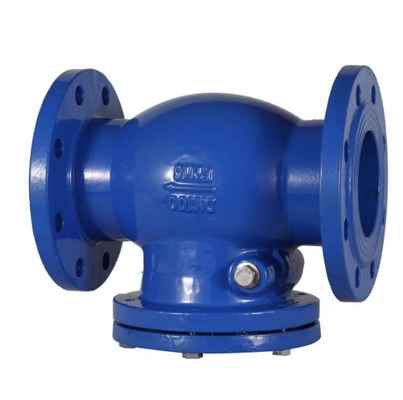

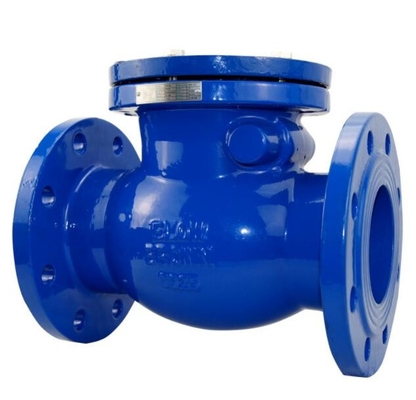

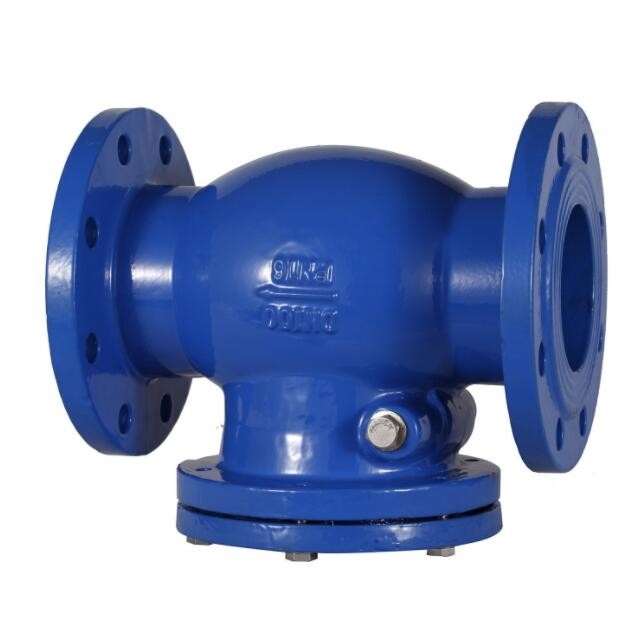

Trójdrożny stalowy zawór zwrotny kulowy do gnojowicy / błota / kopalni / DN150 - DN500



Zawór zwrotny kulowy z żeliwa sferoidalnego GGG 40.3 z dwoma elementami kołnierzowymi



Zawór zwrotny



z dwoma kawałkami z kołnierzem

Elementy korpusu Materiał: GGG 40.3 (żeliwo sferoidalne)

Wyłożone przez: FEP

Rozmiar kołnierza: DN = 20 mm

Materiał kulki: PTFE

Twarzą w twarz: (L=150mm, L2=75MM)



Jeśli potrzebujesz więcej informacji, skontaktuj się z nami.



Uprzejmie proszę zignorować następujące informacje.



Opis:



Parametry techniczne
Model	PN(MPa)	Ciśnienie próbne odlewania (MPa)	Ciśnienie próbne uszczelnienia (MPa)	Materiały korpusu, maski
HQ41X-10	1	1,5	1,1	żelazo lub stal
HQ41X-16	1,6	2,4	1,76
Część pocztowa i materiał
Korpus: żeliwo, żeliwo sferoidalne, WCB
Maska: żeliwo, żeliwo sferoidalne, WCB
Piłka: odlewana stal pokryta neoprenem
Medium: woda i słabo żrący płyn



Aplikacje:

Zawór zwrotny z kołnierzem kulowym wykorzystuje gumową rolkę jako tarczę, gdy pod działaniem

średni, może toczyć się w górę i w dół wraz ze zintegrowaną ścieżką ślizgową wewnątrz zaworu, aby otworzyć lub

Zamknij to.



Charakteryzuje się dobrą szczelnością, cichym zamykaniem i brakiem uderzenia hydraulicznego.



Korpus ma pełną ścieżkę przepływu wody, duży przepływ, mały opór, a strata wody jest mniejsza

tego typu huśtawka o 50.



Można go montować w pionie lub poziomie i może być stosowany do zimnej, ciepłej wody, przemysłowej i

Sieci rurowe do szlamu żywego, szczególnie odpowiednie dla zatapialnej pompy szlamowej.



Średnia temperatura: 0 ~ 80 ℃.



Wymiary
DN(mm)	L	D	D1	D2	Z-φd	h
50	180	160	125	100	4-18	185
65	200	180	145	120	4-18	210
80	260	195	160	135	4-18/8-18	245
100	300	215	180	155	8-18	280
125	350	245	210	185	8-18	335
150	400	280	240	210	8-23	400
200	500	335	295	265	8-23/12-23	495
250	600	390/405	350/355	320	12-23/12-25	600
300	700	440/460	400/410	375	12-23/12-25	715
350	800	500/520	460/470	435	16-23/16-25	820



Zawór zwrotny - kulowy (zawór zwrotny) był pierwszym zaworem o unikalnej konstrukcji.Bardzo prosty

ale solidna konstrukcja bez krytycznego mechanizmu.



Wszystkie części, takie jak mechanizm tarczy z kołkiem zawiasowym stosowany w konwencjonalnym zaworze, zostały wyeliminowane i zostały umieszczone w a

wzmocniona kulka pokryta gumą do zatrzymania przepływu mediów w stanie powrotnym.



Kulka ta całkowicie wysuwa się ze ścieżki przepływu podczas pompowania, aby zapewnić minimalne straty ciśnienia.



Kuliste, pokryte gumą kulki doskonale uszczelniają zaokrąglone gniazdo zaworu, zapewniając całkowitą szczelność

opieczętowanie.



Ta konstrukcja oferuje inne zalety, takie jak brak zatykania i samooczyszczanie.W tym praktycznie bezobsługowym

zawory, w razie potrzeby, po dłuższym użytkowaniu wymiana kuli w trybie on-line to tylko minuta pracy.



* Niższe zużycie energii

* Większa solidna zdolność przeładunkowa

* Samooczyszczanie, niezatykanie

* Idealne uszczelnienie

* Niski spadek ciśnienia





Zasada:

Sercem tego zaworu jest wzmocniona gumowa kulka.Unikalna konstrukcja zaworu umożliwia swobodny ruch kuli.

Kula przesuwa się do pozycji otwartej po uruchomieniu pompy i umożliwia swobodny przepływ cieczy bez żadnych

interferencja (patrz rys.).

Gdy pompa zatrzymuje się, kula mocno przylega do metalowego gniazda z powodu własnego ciężaru i oparcia

ciśnienie

ciecz (najedź myszką na rys.).Powoduje to uszczelnienie BEZKROPLOWE.





Lista części / materiały konstrukcyjne

Część	Opis	Standard	Specjalny
1.	Ciało	Żeliwo	Stal św., Staliwo
2.	Pokrywa	Żeliwo	Stal św., Staliwo
3.	Piłka	Wzmocniony nitrylem	EPDM, Neopren
4.	Pierścień okładki	Kauczuk nitrylowy	Butyle, Viton
5.	Pierścień gniazda kulowego	LT Brąz	St. Stal, Twarde Pocieranie.
6.	Łączniki	Stal węglowa	Św. Stal
