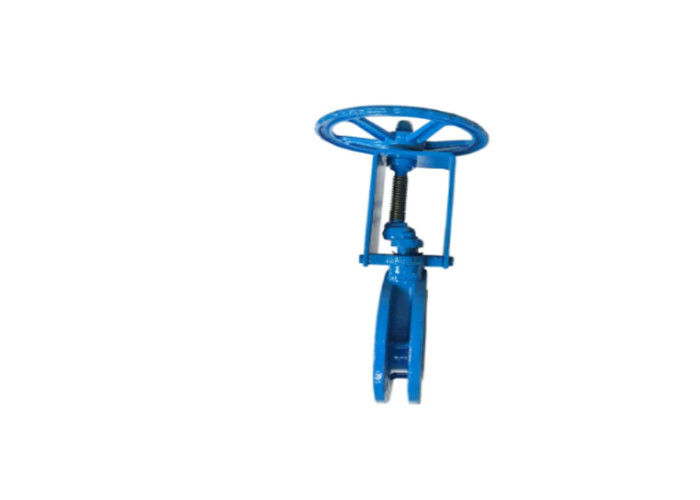

Wysokociśnieniowa zasuwa z gniazdem sprężystym DIN 3352, JIS 10 K, EN 7005.2 Kołnierz



Sprężyste wprowadzenie zasuwy gniazdowej



Zasuwa zaworu lub element zamykający mają zwykle postać klina wykonanego z żeliwa

tak, aby był wystarczająco wytrzymały, aby nadawał się do zastosowań o wysokim ciśnieniu i dużym przepływie.



W sprężystym zaworze gniazdowym zewnętrzna powierzchnia klina zaworu jest pokryta elastomerem

materiału, aby zapewnić szczelne zamknięcie nawet przy podwyższonych ciśnieniach roboczych.



Klin zaworu jest obsługiwany przez obracanie gwintowanego trzpienia, aby wysunąć lub cofnąć zawór

klin w kanale wodnym obudowy zaworu.



Po zamknięciu zaworu sprężysty materiał na krawędzi tworzy pęcherzykoszczelne uszczelnienie z wewnętrznym

powierzchnia korpusu zaworu.Brud lub inne zanieczyszczenia w systemie operacyjnym zaworu mogą prowadzić do:

niepełne uszczelnienie klina lub inna usterka.



Innym celem niniejszego wynalazku jest zapewnienie sprężystego zaworu zasuwowego gniazda posiadającego

ulepszony system operatora klina, który z łatwością eliminuje szkodliwe skutki zanieczyszczenia wprowadzonego podczas budowy lub unoszonego w produkcie przenoszonym do zaworu.



Te i inne przedmioty niniejszego wynalazku, które staną się oczywiste po przestudiowaniu

załączony opis i rysunki przedstawiono w układzie zaworowym, który zawiera zawór

obudowa, która wyznacza kanał wodny i gniazdo zaworu w kanale zaworu.



Klin zaworu umieszczony w kanale obudowy porusza się wzdłuż kierunku działania

pomiędzy położeniem zamkniętym w kontakcie z gniazdem zaworu, aby zablokować przepływ wody przez zawór

przejścia i otwartej pozycji umożliwiającej przepływ wody przez kanał zaworu.



Para oddalonych od siebie torów jest umieszczona w obudowie zaworu po obu stronach klina

i rozciągają się wzdłuż kierunku działania.Para przeciwstawnych skrzydeł noszonych na klinie zaworu,

podróż w każdym torze.Trzpień zaworu połączony z klinem zaworu przesuwa klin zaworu w przeciwnych kierunkach posuwisto-zwrotnych między położeniem otwartym zaworu i położeniem zamkniętym zaworu.



Rolki są przenoszone na skrzydłach w celu walcowania z gąsienicami, a ostrza skrobaka są

przenoszone na skrzydłach sąsiadujących z rolkami, aby zeskrobać zanieczyszczenia z gąsienic.



Tory mogą być wyposażone w wykładzinę lub bez.Jeśli skrzydło jest dostarczane bez rolek z powodu

przy lekkim załadunku, na przykład tor jest korzystnie dostarczany bez wkładki.

Dane techniczne sprężystego zaworu zasuwowego:



1. Produkty: DIN 3352 F4 DN600 Zasuwa z sprężystym gniazdem

2. Materiał konstrukcji zasuwy: żeliwo sferoidalne
3. Rozmiar zasuwy: DN600

4. Ciśnienie robocze: PN10

5. Typ połączenia: kołnierzowe, DN2501, PN10
6. Rodzaj uszczelnienia: miękka uszczelka (EPDM lub NBR)

7. Standard projektowy: DIN3352

8. Wymiary twarzą w twarz: DIN3202 F4

9. Każdy zawór jest testowany zgodnie ze standardem testowym: DIN3230

10. Temperatura pracy: ≤80 ° C

11. Media: woda

12. Typ łodygi: łodyga nie wznosząca się

13. Długość zaworu: DIN3352 F4

14. Powłoka: niebieski proszek epoksydowy



Elastyczny zawór zasuwowy CECHY



⊙ Śrutowanie

powierzchnia ochronna wykończona śrutem, powierzchnia gładka i schludna.



⊙Płaskie siedzenie

Gładki, ciągły otwór bez wgłębienia na osadzenie, nie jest łatwo zebrać zanieczyszczenia.

Przygotowanie płynu od razu.



⊙ Obróbka gumą

Zarówno wewnętrzna, jak i zewnętrzna powłoka są pokryte zaawansowaną wiedzą na temat wulkanizacji gumy, a następnie jej wytwarzania

pewny elastyczności gumy i upewnij się, że dokładny wymiar geometrii.Guma i ciągliwość

żeliwny zawór ręcznie razem ledwo.Pozwala to uniknąć odpadania z powodu długotrwałego użytkowania.



⊙ Antykorozja

Zarówno wewnętrzna, jak i zewnętrzna powłoka są pokryte nietoksyczną proszkową żywicą epoksydową, aby wzmocnić odporność na korozję i podnieść jakość

zaopatrzenia w wodę.



⊙ Wzmocnienie

Starszy zawór z żeliwa sferoidalnego łatwo pęka po uderzeniu przez nonego.Może się zatrzymać

pęknięcie zależy od dobrej zdolności mechanicznej żeliwa sferoidalnego.



⊙ Trzy zapieczętowane pierścienie „○”

Dzięki trzem „O” – pierścieniom można znacznie zmniejszyć przecieki, a „O” – pierścień

wymieniany w tym stanie pod ciśnieniem i bez zatrzymywania wody.Oś oporowa

zmniejsza opór tarcia i obniża moment obrotowy.I może to być uszczelka przełącznika

pierścień bez otwierania i zamykania.



OBOWIĄZUJĄCE NORMY

⊙Standard amerykański
Projekt zgodny z ANSI/AWWA C509
Wymiary zabudowy zgodne z ASME B16.10-2000 (seria ISO 3)
Kołnierz i wiercenie Do SME/ANSI B16.42-1998

⊙ Norma brytyjska
Zaprojektuj zgodnie z BS5163, BS5150
Wymiary twarzą w twarz zgodnie z BS5163 (seria ISO 3, seria ISO19)
Kołnierz i wiercenie Zgodnie z BS4504 part1 (EN1092)

⊙ Niemcy Standard
Konstrukcja wg DIN3352
Wymiary twarzą w twarz zgodnie z DIN3202 (seria F4: ISO 14; seria F5: seria ISO 15)
Kołnierz i wiercenie zgodnie z BS EN1092
