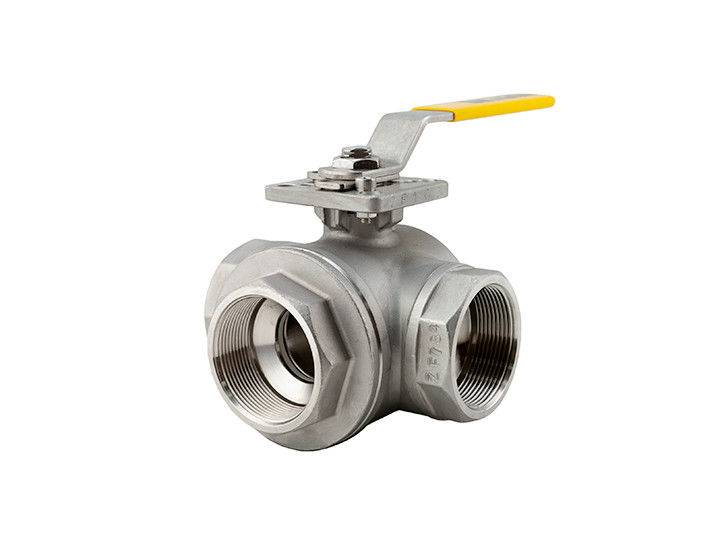

Zawór kulowy pływający z kutego metalu / Zawór kulowy z kołnierzem typu wafel



Zawór kulowy pływający z kutego metalu / Zawór kulowy z kołnierzem typu wafel



Proces pływającego zaworu kulowego z metalowym gniazdem



Produkcja form, Odlewanie precyzyjne (odlewanie inwestycyjne), Testowanie, Obróbka CNC, Testy ciśnieniowe i szczelności, Montaż



Specyfikacja techniczna zaworu kulowego z metalowym gniazdem



- Średnica nominalna: 1/2”-25”

- Obowiązująca temperatura: -29 ℃ ~ 425 ℃ (stal) -40 ℃ ~ 550 ℃ (stal nierdzewna)

- Ciśnienie nominalne: 150lbs, 300lbs, 600lb, 900lbs, 1500lbs PN16/25/40/64/100/160, JIS 5K/10K/20K

- Obowiązujące medium: woda, gaz, olej i inne medium żrące.



Zastosowania zaworu kulowego z metalowym gniazdem w standardzie



- Standard produkcji: API 608/DIN/BS/JIS

- Wymiar twarzą w twarz: ANSI B 16.10, API 6D / DIN / BS / JIS

- Wymiar kołnierza: ANSI B 16.5 MSS-SP-44/DIN/BS/JIS

- Test: API 598 API 6D/DIN/BS/JIS



Wprowadzenie do zaworu kulowego z metalowym gniazdem:



Zawór kulowy z mosiądzu jest szeroko stosowany w papierni, fabryce farmaceutycznej, elektrowni itp





- Końcówki gwintowane żeńskie zgodne z IS 554 / BS 21 / ISO 7.
- Pełny otwór, dwuczęściowy projekt.
- Ćwierć obrotu, obsługiwany dźwignią.
- Wyposażony w kulkę z twardego chromu z kutego mosiądzu.
- Pierścienie korpusu i uszczelnienie dławnicy z PTFE.
- Chromowane wykończenie.



Ciśnienie testowe (hydrauliczne) Obudowa: 25 kg/cm²g (350 psig) Siedzisko: 16 kg/cm²g (225 psig)



Materiały budowlane

Nazwa specyfikacji materiału części
Mosiądz kuty z trzpieniem IS 6912 gr.FLB
Nakrętka Stal Węglowa IS 1367
Podkładka Stal węglowa IS 1367
Dźwignia Stal węglowa IS 2062
Nakrętka korpusu i dławnicy Mosiądz kuty IS 6912 gr.FLB
Szczeliwo dławnicowe PTFE BS EN 12086-1
Kula kuta mosiądz IS 6912 gr.FLB
Pierścień gniazda korpusu PTFE BS EN 12086-1
Mosiądz kuty maski IS 6912 gr.FLB







Rozmiary/Wymiary
cale mm ABCD
1/4 8 47 1/4" 37 90
3/8 10 47 3/8" 37 90
1/2 15 50 1/2" 40 90
3/4 20 58 3/4" 43 120
1 25 67 1" 51 120
1 1/4 32 76 1 1/4" 65 154
1 1/2 40 87 1 1/2" 72 154
2 50 104 2" 80 170
2 1/2 65 139 2 1/2" 102 250



Specyfikacja techniczna

Ciśnienie nominalne (Mpa)	PN	2,5,4,0,6,4
Ciśnienie próby wytrzymałości (Mpa)	PT	3,8,6,0,9,6
Test uszczelnienia niskiego ciśnienia (Mpa)		0,6
Test uszczelnienia wysokociśnieniowego (Mpa)		3.0,4.8,7.6
Obowiązujące medium	woda, olej, gaz, kwas azotowy, kwas octowy
Obowiązująca temperatura	-40～180℃



Funkcja:



-Niezawodna struktura uszczelnienia

Siedzisko wykonane jest z PTFE.Ponieważ obszar kontaktu między siedziskiem a piłką będzie

wzrasta wraz ze wzrostem ciśnienia jamy środkowej,



Zawór kulowy o małym oporze ma najmniejszy opór ze wszystkich zaworów, w przypadku

zmniejszonego otworu, opór jest wciąż niewielki.



-Szybka zmiana

Zawór kulowy obraca się o 90 °, działa szybko, aby otworzyć lub zamknąć.





Opis:

Krótkie wprowadzenie:

Zawór kulowy został zaprojektowany i wyprodukowany zgodnie z API 608. Pływająca kula przy małym kalibrze,

i stała kulka, gdy duży kaliber.



Posiada konstrukcję przeciwpożarową oraz urządzenie antystatyczne.Szeroko stosowany do ropy naftowej, chemii, wody

branże przetwórcze.



Cechy:



- Konstrukcja zapobiegająca wydmuchiwaniu trzpienia zaworu



Gdy medium przechodzi przez zawór, ciśnienie w korpusie zaworu może ewentualnie wypchnąć trzpień lub

gdy zawór jest w naprawie, jeśli w środkowej komorze jest ciśnienie, trzpień lub medium wydaje się łatwo

wylecieć po demontażu zaworu, co może spowodować obrażenia u ludzi, aby zapobiec

możliwości, atrapa maczugi się pakuje i łożysko oporowe jest spalone lub pakunek jest uszkodzony z powodu innych

powoduje, że ciśnienie medium w korpusie zaworu spowoduje, że atrapa maczugi trzonka zaworu będzie w bliskim kontakcie

z górną powierzchnią uszczelnienia korpusu zaworu.W ten sposób, aby zapobiec wyciekaniu medium z opakowania uszkodzenia

pozycja.



- Niezawodna struktura uszczelnienia



Siedzisko wykonane jest z PTFE.Ponieważ powierzchnia kontaktu między siedziskiem a piłką stanie się wyższa

wraz ze wzrostem ciśnienia w środkowej wnęce, zawór kulowy Small Resistance ma najmniejszy opór ze wszystkich

zawór, w przypadku zmniejszonego otworu, opór jest niewielki.



- Przełącznik podpowiedzi



Zawór kulowy obraca się o 90 °, działa szybko, aby otworzyć lub zamknąć.



Ciśnienie próbne Obiekt testowy Test powłoki Test pieczęci Test tylnej pieczęci Test uszczelnienia powietrznego Średni Woda Powietrze Jednostka MPa lbf/in2 MPa lbf/in2 MPa lbf/in2 MPa lbf/in2 Ciśnienie (klasa) 150 3.1 450 2,2 315 2,2 315 0,5-0,7 60-100 300 7,8 1125 5,6 815 5,6 815 400 10.3 1500 7,6 1100 7,6 1100 600 15,3 2225 11.2 1630 11.2 1630 900 23,1 3350 16,8 2440 16,8 2440
