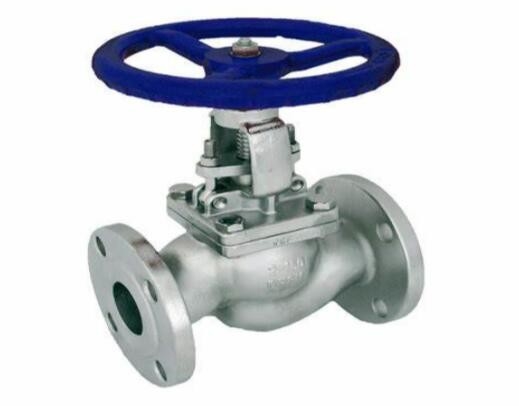

API 598 CF8M ZAWÓR KOŁNIERZOWY DIN 3202 ANSI 150 ZAWÓR KOŁNIERZOWY STALOWY

Zawory kulowe

Detale
Rozmiar: 100mm
Ocena ciśnienia: PN100
Korpus/Maska: WCB(GP240GH)
Dysk: WCB (GP240GH)
Siedzisko: 13% Cr
Kołnierze zgrzewane doczołowo
Śruba zewnętrzna i jarzmo
Przykręcana maska

Cechy
1. Prosta konstrukcja korpusu wzoru
2. OS i Y, zewnętrzna śruba i jarzmo
3. Śruba BB, przykręcana maska
4. Integral jarzma z maską
5. Rosnący trzpień i pokrętło
6. Luźny dysk, wybór wtyczki lub kuli
7. Odnawialny pierścień gniazda
8. Pokrętło udarowe dla 10 ″ i powyżej
9. Usługa pozioma
10. Kołnierzowe lub doczołowe końcówki do spawania
11. Dostępne z operatorem przekładni

Zawór kulowy kołnierzowy ANSI 300 ze stali węglowej z metalowym gniazdem.Zaprojektowane i wyprodukowane zgodnie z BS 1873, Face to Face zgodnie z ASME B16.10 z kołnierzami zgodnie z ASME B16.5, Testowane zgodnie z EN 12266-1.Uszczelka grafitowa wzmocniona stalą nierdzewną i elastyczne uszczelnienie grafitowe.Wzmocnione gniazda i tarcza 13CR dla większej trwałości i zużycia.Doskonały do ​​zastosowań parowych i wysokotemperaturowych.Zawory kulowe są również regularnie stosowane nad zaworami zasuwowymi lub innymi ręcznymi zaworami sterującymi, gdy użytkownik chce osiągnąć większy stopień kontroli przepływu.Gdy wał schodzi w dół, ma na dole „kształt kuli”, który powoli odcina przepływ przed zamknięciem na siedzeniu.Wszystkie zawory kulowe są dostarczane z odlewanymi numerami ciepła, aby zapewnić jakość testowania i certyfikaty mil.

Projekty korpusów zaworów kulowych

Istnieją trzy podstawowe konstrukcje korpusów zaworów kulowych, a mianowicie...

Wzór koszulki lub Z-body



Wzór kąta


Wzór Wye lub korpus Y-body




Dysk, gniazdo i trzpień zaworów kulowych

Dysk..Najpopularniejszymi konstrukcjami dysków do zaworów kulowych są... dysk kulowy, dysk składowy i dysk grzybkowy.Konstrukcja dysku kulistego jest stosowana przede wszystkim w systemach niskociśnieniowych i niskotemperaturowych.Jest zdolny do dławienia przepływu, ale w zasadzie służy do zatrzymywania i uruchamiania przepływu.
Konstrukcja dysku Composition wykorzystuje twardy, niemetalowy pierścień wkładany na dysku, który zapewnia szczelne zamknięcie.
Konstrukcja dysku wtykowego zapewnia lepsze dławienie niż konstrukcja kulkowa lub kompozycja.Są dostępne w wielu różnych wzorach i wszystkie są długie i zwężane.

Siedziba..Gniazda zaworów kulowych są zintegrowane lub wkręcone w korpus zaworu.Wiele zaworów Globe ma tylne siedzenia wewnątrz maski.Tylne gniazda zapewniają uszczelnienie między trzpieniem a pokrywą i zapobiegają narastaniu ciśnienia w układzie na uszczelnienie zaworu, gdy zawór jest całkowicie otwarty.Tylne siedzenia są często stosowane w zaworach kulowych.

Trzon..Zawory odcinające wykorzystują dwie metody łączenia dysku i trzpienia. Konstrukcja rowka T i nakrętki dysku.W konstrukcji z rowkiem T dysk ślizga się po trzpieniu, podczas gdy w konstrukcji z nakrętką dysku dysk jest wkręcany w trzpień.
