| Miejsce pochodzenia: | CHINY |
| Nazwa handlowa: | TOBO |
| Orzecznictwo: | ISO |
| Numer modelu: | Zawór motylkowy |
| Minimalne zamówienie: | 1 szt. |
|---|---|
| Szczegóły pakowania: | Pakowane w drewniane skrzynie ze sklejki |
| Czas dostawy: | 15 dni roboczych |
| Zasady płatności: | T/T, Western Union, MoneyGram |
| Możliwość Supply: | 10000 sztuk |
| Nazwa: | Zawór motylkowy | Materiał: | WCB, CF8, CF8M |
|---|---|---|---|
| Stal nierdzewna: | Stal nierdzewna | Rozmiar: | 2~32" |
| Odpowiednia temperatura: | -10-120 ℃ | Ocena ciśnienia: | PN10, PN16, klasa 150 |
| High Light: | Przepustnica waflowa DN25,Przepustnica waflowa PN10,Przepustnica waflowa CF8M SS |
||

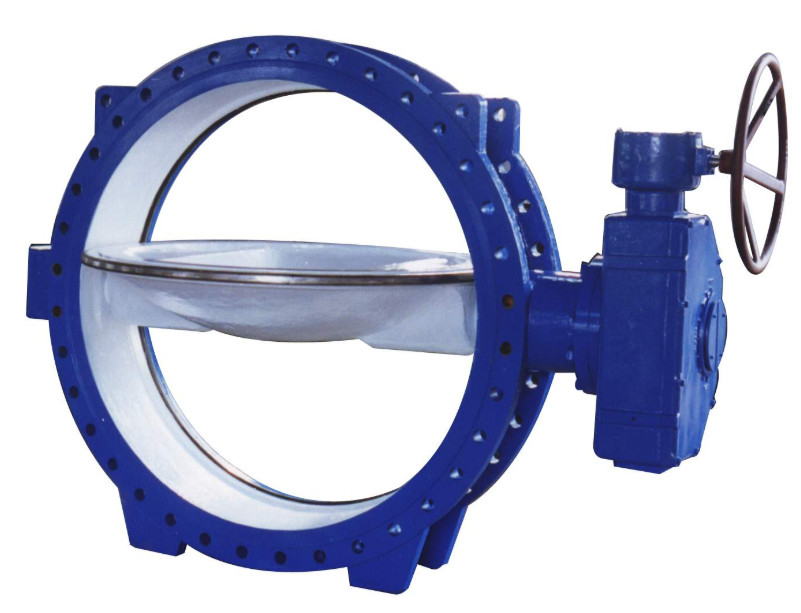

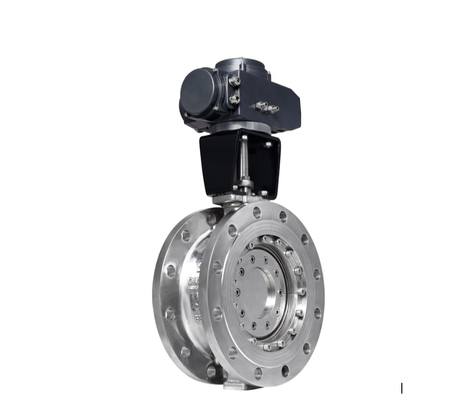

DN25-DN100 Ciśnienie PN10 PN16 Klasa 150 Przepustnica waflowa z pełnym PTFE wyłożonym PTFE
1. Rozmiar: typ wafla od 2 "do 26", typ z końcówką i typ z podwójnym kołnierzem;
2. Materiały: Korpus: żeliwo, stal węglowa, 304S.S, 316S.S i brąz aluminiowy.Dysk: żeliwo sferoidalne pokryte niklem, żeliwo sferoidalne pokryte nylonem, 304S.S, 316S.S, brąz aluminiowy i monel.Wał: 416S.Piasek316S.S, 17-4pH.Siedzisko: EPDM, wysokotemperaturowy EPDM, spożywczy EPDM, NBR, odporny na ścieranie NBR, Viton, wysokotemperaturowy Viton, Hypalon, kauczuk silikonowy PTFE na EPDM, PTFE na NBR, neopren.Tuleja: PTFE z podkładem szklanym
3. Ciśnienie robocze: 2 „do 6” 40 barów 8 „do 26” 25 bar
| NIE. | Częściowe imię | Materiał | Opcjonalny materiał | |
| 1 | Ciało | ASTM A351 CF8M | ASTM A216 WCB, CF8 | |
| 2 | Łożysko | 304+PTFE | ||
| 3 | Dysk dystansowy | ASTM A276 316 | ASTM A276 304 | |
| 4 | Wał | ASTM A564 17-4PH | ASTM A276 420 | |
| 5 | Siedziba | PTFE | RTFE | |
| 6 | Dysk | ASTM A351 CF8M | ASTM A351 CF8 | |
| 7 | Szpilka | ASTM A564 17-4PH | ||
| 8 | Płyta ustalająca siedziska | ASTM A351 CF8M | ASTM A216 WCB, CF8 | |
| 9 | Podkładka do pakowania | PTFE | ||
| 10 | Gruczoł | ASTM A351 CF8M | ASTM A216 WCB, CF8 | |
| 11 | Klucz | Stal węglowa | ||
| 12 | Płyta montażowa | ASTM A351 CF8M | ASTM A351 CF8 |
Przegląd:
1. Kołnierz
Kołnierz i wiercenie zgodnie z normą EN1092-2, zabudowane zgodnie z ISO5752 seria 14 i ISO5752 seria 13.
2. Dysk
Opływowy, niskoprofilowy dysk zapewnia mniejsze opory przepływu.
3. Ciało
Spawane i wykończone siedzisko ze stali nierdzewnej zapewnia niezawodne i trwałe działanie.
4. Wał
Połączenie tarczy z wałem za pomocą klucza lub kołka stożkowego.
5. Łożysko
Łożysko samosmarujące z brązu aluminiowego, bezobsługowe.
6. Skrzynia biegów
Przekładnię o niskim momencie obrotowym można łatwo obsługiwać za pomocą pokrętła lub połączyć z siłownikiem.
7. Górny kołnierz
Górny kołnierz ISO 5211 łączy się z przekładnią lub siłownikiem.
8. O pierścień
Wielokrotne pierścienie uszczelniające wału zapewniają długą żywotność i niezawodne uszczelnienie, które można łatwo wyregulować lub wymienić.
9. Pierścień uszczelniający
Profilowany pierścień uszczelniający w kształcie litery T mocowany za pomocą elementu ustalającego zapewnia niezawodne uszczelnienie w obu kierunkach, który można również łatwo wyregulować lub wymienić bez użycia specjalnych narzędzi
Zawory motylkowe są używane do usług typu on-off lub modulacji i są popularne ze względu na ich niewielką wagę, małą powierzchnię montażową, niższe koszty, szybką obsługę i dostępność w bardzo dużych rozmiarach.Zawory te mogą być obsługiwane za pomocą klamek, kół zębatych lub automatycznych siłowników.
Dane wymiarów (mm)
| DN | A | b | KLASA ASME 150 | KLASA ASME 300 | D | h | d | E | 4-ΦG |
| C | |||||||||
| 2,5" | 155 | 70 | 48 | 48 | 120 | 32 | 16 | 70 | 10 |
| 3" | 175 | 76 | 48 | 48 | 130 | 32 | 16 | 70 | 10 |
| 4" | 176 | 92 | 54 | 54 | 160 | 32 | 19 | 70 | 10 |
| 6" | 225 | 125 | 57 | 59 | 215 | 32 | 20 | 70 | 10 |
| 8" | 267 | 150 | 64 | 73 | 273 | 45 | 26 | 102 | 12 |
| 10" | 276 | 175 | 71 | 83 | 325 | 45 | 32 | 125 | 13 |
| 12" | 320 | 240 | 81 | 92 | 375 | 45 | 36 | 125 | 13 |
tenZawór motylkowybył pierwotnie używany tam, gdzie szczelne zamknięcie nie było absolutnie konieczne.Jednak z biegiem lat zawory te były produkowane z dość szczelnymi uszczelkami wykonanymi z gumy lub materiałów elastomerowych, które zapewniają dobre odcięcie, podobnie jak inne typy zaworów.Zawory motylkowe są stosowane tam, gdzie przestrzeń jest ograniczona.w odróżnieniuzasuwy, zawory motylkowe mogą być używane do dławienia lub regulacji przepływu, a także w pozycji całkowicie otwartej i całkowicie zamkniętej.Strata ciśnienia przez zawór motylkowy jest niewielka w porównaniu zzasuwa.Stosunek L/D dla tego typu zaworu wynosi w przybliżeniu jedną trzecią tego dla zaworu zasuwowego.Zawory motylkowe są stosowane w dużych i małych rozmiarach.Mogą być obsługiwane ręcznie lub za pomocą klucza lub mechanizmu przekładniowego.Typowy zawór motylkowy pokazano na rysunku 12.12.
