TOBO STEEL GROUP CHINY
 |
| Miejsce pochodzenia: | CHINY |
| Nazwa handlowa: | TOBO |
| Orzecznictwo: | CE/ISO |
| Numer modelu: | Zasuwa |
| Minimalne zamówienie: | 1 szt. |
|---|---|
| Szczegóły pakowania: | Opakowanie wewnętrzne: opakowanie z folii plastikowej Opakowanie zewnętrzne: opakowanie kartonowe lu |
| Czas dostawy: | 3-5 dni |
| Zasady płatności: | D/A, D/P, T/T, Western Union, MoneyGram |
| Możliwość Supply: | 3000 sztuk/miesiąc |
| Nazwa: | Zasuwa API kutej stali 1 | Rodzaj: | Odporny trzpień przykręcany |
|---|---|---|---|
| Ciało: | Żeliwo | Zakończ połączenie: | koniec kołnierza |
| Aplikacje: | Powietrze, gaz opałowy, woda zasilająca, para wodna | twarzą w twarz: | ASME B16.10 |
| Temperatura: | Wysoka temperatura | Rozmiar: | DN100 |
| High Light: | SS316L Kuta stalowa zasuwa,API kuta stalowa zasuwa,kuta stalowa zasuwa 150Lb |
||

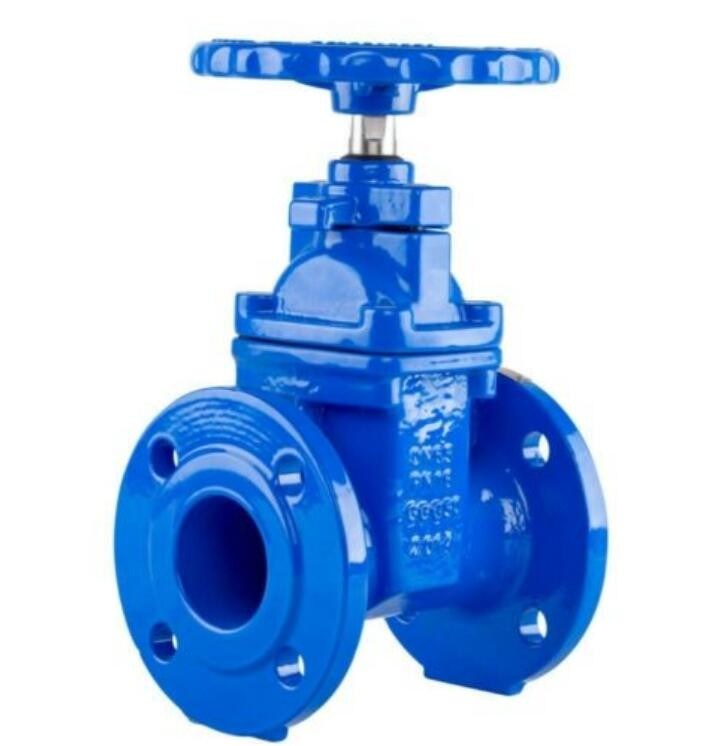

API Kute stalowe zasuwy 150Lb ~ 1500Lb
|
Standardowe specyfikacje materiałowe
Wymiary (mm) i waga (kg)
Wymiary (mm) i waga (kg)
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Co to jest zasuwa?
Zawór zasuwowy można zdefiniować jako typ zaworu, w którym zastosowano dysk typu zasuwowego lub klinowego, a dysk porusza się prostopadle do przepływu, aby rozpocząć lub zatrzymać przepływ płynu w rurociągu.
Zasuwa zasuwowa jest najpowszechniejszym typem zaworu stosowanym w każdym zakładzie przetwórczym.Jest to zawór ruchu liniowego używany do uruchamiania lub zatrzymywania przepływu płynu.Podczas eksploatacji zawory te znajdują się w pozycji całkowicie otwartej lub całkowicie zamkniętej.
Gdy zasuwa jest całkowicie otwarta, dysk zasuwy jest całkowicie usuwany z przepływu.Dlatego praktycznie brak oporu przepływu.Z tego powodu bardzo małe spadki ciśnienia podczas przepływu płynu przez zasuwę.
Aby uzyskać właściwe uszczelnienie, gdy zawór jest całkowicie zamknięty, wymagany jest kontakt powierzchniowy 360° między dyskiem a gniazdami.
Zasuwy nie powinny być używane do regulacji lub dławienia przepływu, ponieważ dokładna kontrola nie jest możliwa.
Duża prędkość przepływu w częściowo otwartym zaworze może powodować erozję tarczy i powierzchni gniazda, a także powodować wibracje i hałas.
|
Typ zaworu |
ZAWÓR ZASUWOWY CS / SS - FL / BW |
|
|
Standardowy projekt |
BS EN ISO 10434 [BS 1414] / API 600 / API 602 / API 603/ASME B16.34 |
|
|
Zakres rozmiarów |
40 DN do 400 DN [1 1/2” do 16”] |
|
|
Ciało |
[CS - ASTM A 216 gr.WCB] [SS - ASTM A 351 Gr.CF8 / CF8M] |
|
|
Przycinać |
AISI 410 / 304 / 316 |
|
|
Siedzisko / Klin |
13% Cr.Stal / AISI 410 / 304 / 316 |
|
|
Cechy konstrukcyjne |
Przykręcana maska, OS i YT, sprzęt i przekładnia obsługiwane |
|
|
Proporcja |
ASME - klasa 150 / 300 / 600 |
|
|
Twarzą w twarz |
ASME B 16.10 / EN 558 -1 / API 6D |
|
|
Zakończ połączenie |
Kołnierzowe |
ASME B16.5, KLASA 150 / 300 / 600 |
|
Spoina czołowa |
ASME B16.25 |
|
|
Testowanie Stand. |
BS EN 12266 - 1 [BS 6755-1] / API 598 |
|
|
Opcjonalny |
Pierścień latarni / wskaźnik i urządzenie blokujące / Siedzisko odnawialne / Stellit Napawanie twarde / Zaopatrzenie w płaszcz / Kołnierze RTJ / Układ obejściowy / Większe rozmiary / Specjalne MOC: Austenityczne i Duplex Stale Nierdzewne |
|
|
PN |
DN |
Rozmiar (mm) |
||||||
|
L |
D |
D1 |
D2 |
b |
N-φ |
h |
||
|
1,6 MPa |
25 |
160 |
115 |
85 |
65 |
14 |
4-14 |
275 |
|
32 |
180 |
135 |
100 |
78 |
16 |
4-18 |
280 |
|
|
40 |
200 |
145 |
110 |
85 |
16 |
4-18 |
330 |
|
|
50 |
230 |
160 |
125 |
100 |
16 |
4-18 |
350 |
|
|
65 |
290 |
180 |
145 |
120 |
18 |
4-18 |
370 |
|
|
80 |
310 |
195 |
160 |
135 |
20 |
8-18 |
400 |
|
|
100 |
350 |
215 |
180 |
155 |
20 |
8-18 |
415 |
|
|
125 |
400 |
245 |
210 |
185 |
22 |
8-18 |
460 |
|
|
150 |
480 |
280 |
240 |
210 |
24 |
8-23 |
510 |
|
|
200 |
550 |
335 |
295 |
265 |
26 |
12-23 |
710 |
|
|
250 |
650 |
405 |
355 |
320 |
30 |
12-25 |
786 |
|
|
300 |
750 |
460 |
410 |
375 |
30 |
12-25 |
925 |
|
Rodzaje zasuw
Istnieją trzy sposoby klasyfikacji zasuwy.
Rodzaje dysków
Solidny klin stożkowy
Elastyczny klin
Dzielone kliny lub dyski równoległe Zawór
Rodzaje stawu maski ciała
Przykręcana maska
Przykręcana maska
Spawana maska
Pokrywa z uszczelnieniem ciśnieniowym
Rodzaje ruchu pnia
Wznoszący się trzpień lub typ OS & Y (zewnętrzny trzpień i typ śruby)
Niewznoszący typ łodygi
Cechy:
● Tradycyjne zasuwy z płaskim dnem są zwykle osadzane w dolnym rowku zasuwy z powodu przedmiotów zewnętrznych
takich jak kamień, drewno, cement, papier, gruz itp. po przepłukaniu rury wodą.Bo nie może się szczelnie zamknąć i utworzyć luzu
zjawisko, miękko uszczelniająca zasuwa, wykorzystująca to samo, co rura na dole płaskiej konstrukcji, niełatwo spowodować osadzanie się gruzu,
przepływ płynu niezakłócony, cała płyta zaworu klejowego opakowania wykonana jest z wysokiej jakości gumy, w ramach całego outsourcingu, krajowego
najwyższej klasy technologia wulkanizacji gumy sprawia, że płyta zaworowa po wulkanizacji może zapewnić dokładny rozmiar geometrii i gumy
I sferoidalna brama żeliwna łącząca się mocno, niełatwo spaść i preferowana elastyczna pamięć.
● Odporny na korozję korpus zaworu jest pomalowany proszkiem i żywicą epoksydową, aby zapobiec korozji i rdzewieniu korpusu zaworu i może
być stosowany w kanalizacji.
● Niełatwo rozbić się na tradycyjne żeliwo.
