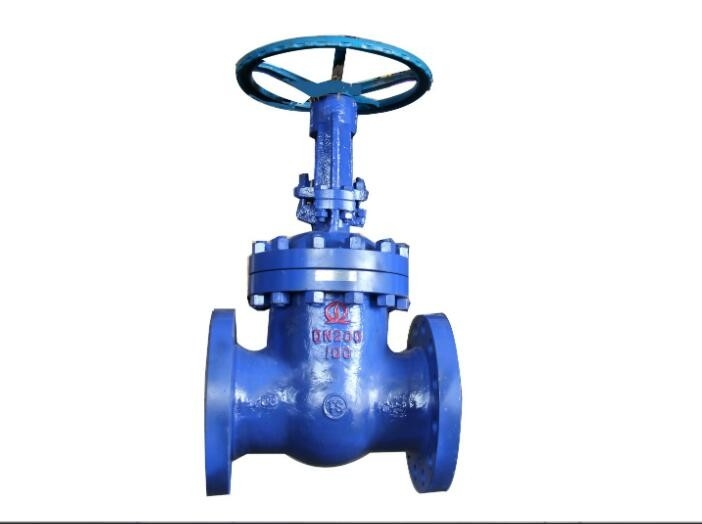

Asme B16.10 Dn80 Zasuwa z sprężystym gniazdem Płaskie gniazdo z płaskim dnem Brak przecieku Stalowa zasuwa zasuwa

ASME B16.10 DN80 ZASUWA Z GNIAZDEM ELASTYCZNYM

Zasuwy

Zawory odcinające są przeznaczone przede wszystkim do uruchamiania lub zatrzymywania przepływu, a także wtedy, gdy wymagany jest przepływ cieczy w linii prostej i minimalne ograniczenie przepływu.Podczas eksploatacji zawory te są na ogół całkowicie otwarte lub całkowicie zamknięte.

Dysk zaworu zasuwowego jest całkowicie usuwany, gdy zawór jest całkowicie otwarty;dysk jest całkowicie wciągnięty w osłonę zaworu.Pozostawia to otwór dla przepływu przez zawór o tej samej średnicy wewnętrznej, co system rur, w którym zawór jest zainstalowany.Zasuwa może być używana do szerokiej gamy płynów i zapewnia szczelne zamknięcie po zamknięciu.

Budowa zasuwy

Zasuwa składa się z trzech głównych części: korpusu, pokrywy i wykończenia.Korpus jest na ogół połączony z innym wyposażeniem za pomocą połączeń kołnierzowych, śrubowych lub spawanych.Maska, w której znajdują się ruchome części, jest przymocowana do nadwozia, zwykle za pomocą śrub, aby umożliwić konserwację.Oprawa zaworu składa się z trzpienia, zasuwy, tarczy lub klina i pierścieni gniazda.

Dyski zasuwy

Zasuwy są dostępne z różnymi tarczami lub klinami.Zakres zasuw jest zwykle określany przez rodzaj zastosowanego klina.

Najczęstsze były...

• Solidny klin jest najczęściej używanym dyskiem ze względu na swoją prostotę i wytrzymałość.
  Zawór z tego rodzaju klinem może być zainstalowany w każdej pozycji i jest odpowiedni dla prawie wszystkich cieczy.Solidny klin jest jednoczęściową, solidną konstrukcją i służy praktycznie do przepływu turbulentnego.
• Elastyczny klin to jednoczęściowy krążek z nacięciem po obwodzie w celu poprawy możliwości korygowania błędów lub zmian kąta między siedzeniami.
  Redukcja będzie się różnić pod względem wielkości, kształtu i głębokości.Płytki, wąski krój zapewnia niewielką elastyczność, ale zachowuje wytrzymałość.
  Głębsze i szersze cięcie lub wgłębienie wpuszczane pozostawia niewiele materiału pośrodku, co zapewnia większą elastyczność, ale zmniejsza wytrzymałość.
• Klin dzielony jest samoregulujący i samoczynnie dopasowujący się do obu stron siedziska.Ten typ klina składa się z dwuczęściowej konstrukcji, która osadzona jest pomiędzy stożkowymi gniazdami w korpusie zaworu.Ten typ klina jest odpowiedni do obróbki niekondensujących gazów i cieczy w normalnych temperaturach, szczególnie cieczy korozyjnych.

Trzon zasuwy

Za prawidłowe ustawienie tarczy odpowiada trzpień, który łączy ze sobą koło zamachowe i tarczę.Łodygi są zwykle kute i połączone z dyskiem za pomocą gwintowania lub innych technik.Aby zapobiec wyciekom, w obszarze uszczelnienia konieczne jest dokładne wykończenie powierzchni trzpienia.

Zasuwy są klasyfikowane jako...

• Rosnąca łodyga
• Niewznoszący się pień

W przypadku zaworu typu Rising Stem, trzpień unosi się nad pokrętłem, jeśli zawór jest otwarty.Dzieje się tak, ponieważ trzpień jest gwintowany i łączony z gwintami tulei jarzma.Jarzmo jest integralną częścią zaworu z trzpieniem wznoszącym i jest montowane do maski.

W przypadku zaworu typu non Rising Stem nie ma ruchu trzpienia w górę, jeśli zawór jest otwarty.Trzon jest wkręcony w dysk.Gdy pokrętło na trzpieniu jest obracane, dysk przesuwa się w górę lub w dół trzpienia na gwintach, podczas gdy trzpień pozostaje nieruchomy w pionie.

W menu głównym "Zawory" znajdziesz linki do szczegółowych (dużych) rysunków obu typów trzpieni.

Gniazda zasuwy

Gniazda do zasuw są dostarczane jako integralne z korpusem zaworu lub w konstrukcji typu pierścienia gniazda.Konstrukcja pierścienia gniazda zapewnia gniazda, które są albo wkręcane na miejsce, albo wciskane i uszczelniane przyspawanymi do korpusu zaworu.Ta ostatnia forma konstrukcji polecana jest do pracy w wyższych temperaturach.

Zintegrowane gniazda zapewniają gniazdo z tego samego materiału konstrukcyjnego, co korpus zaworu, podczas gdy gniazda wciskane lub wkręcane umożliwiają różne warianty.Pierścienie z twardymi okładzinami mogą być dostarczone do zastosowań tam, gdzie są one wymagane.

Zalety i wady zasuw

Zalety..

• Dobre funkcje odcinania
• Zasuwy są dwukierunkowe i dlatego mogą być używane w dwóch kierunkach
• Strata ciśnienia przez zawór jest minimalna

Niedogodności..

• Nie da się ich szybko otworzyć ani zamknąć
• Zasuwy nie nadają się do regulacji lub dławienia przepływu
• Są wrażliwe na wibracje w stanie otwartym

Rodzaje zasuwy na podstawie korpusu, przyłącza maski

Pierwsza to zakręcana maska: Jest to najprostsza dostępna konstrukcja i jest używana do niedrogich zaworów.

Druga to przykręcana maska: Jest to najpopularniejsza konstrukcja i stosowana w dużej liczbie zasuw.Wymaga to uszczelki do uszczelnienia połączenia między korpusem a pokrywą.

Trzecie miejsce to spawana maska: Jest to popularny projekt, w którym nie jest wymagany demontaż.Są lżejsze niż ich odpowiedniki z przykręcaną maską.

Czwarty to maska ​​z uszczelnieniem ciśnieniowym: Ten typ jest szeroko stosowany w zastosowaniach wysokociśnieniowych i wysokotemperaturowych.Im wyższe ciśnienie w korpusie, tym większa siła działająca na uszczelkę w zaworze ciśnieniowym.





Zasuwa OS & Y lub trzpień wznoszący (trzpień zewnętrzny i śrubowy)



Zasuwa z trzpieniem niewznoszącym lub wewnętrzny zawór śrubowy
