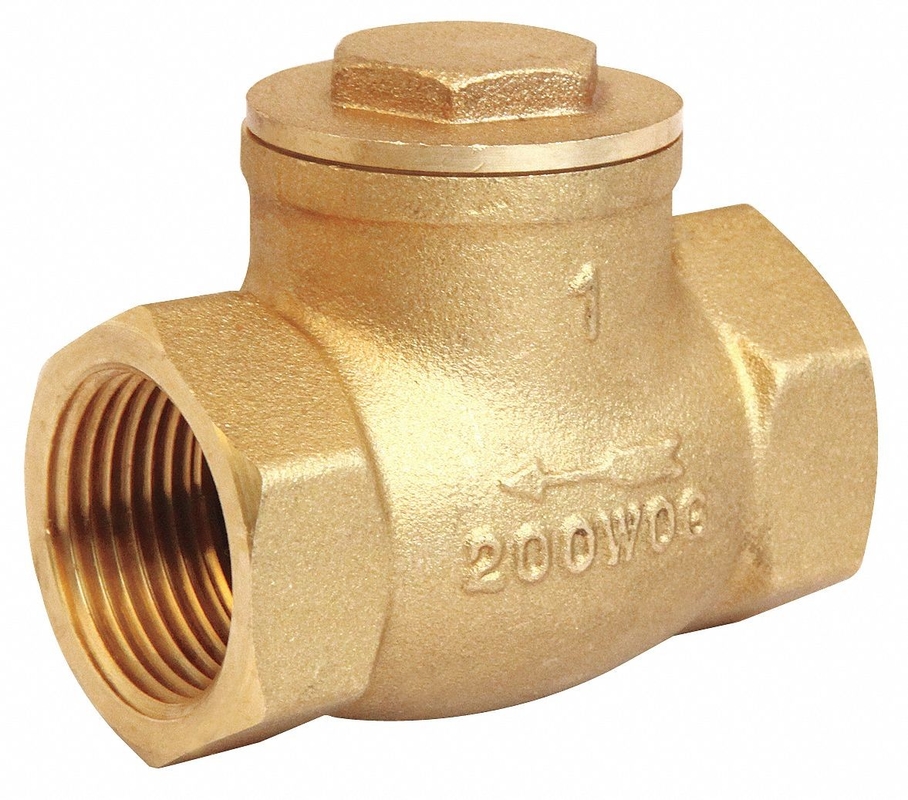

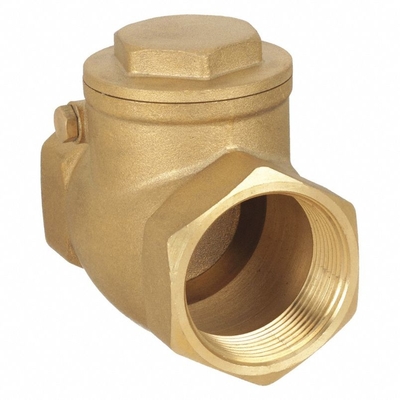

Zawór zwrotny 1/2 w pojedynczym inline Swing Mosiądz FNPT X FNPT

Zawór zwrotny, 1/2 cala, pojedynczy, przelotowy, mosiężny, FNPT x FNPT

Szybkie Szczegóły

• Pozycja — zawory zwrotne

• Flow DesignSingle

• Mechanizm i konstrukcja nadwoziaInline Swing

• Materiał korpusu - ZaworyMosiądz

• Rozmiar rury lub rurki 1/2 cala

• Typ połączenia FNPT x FNPT

• Ciśnienie pękania 0,750 do 1000 psi

• Orientacja montażuPozioma, pionowa

• Materiał uszczelnieniaMosiądz

• Maks.Temp.- Zawory 180 stopni F

• Min.Temp.- Zawory -20 stopni F

• Maks.Ciśnienie wody — zawory200 psi

• Maks.Ciśnienie pary — zawory 125 psi WSP

• Materiał siedziskaMosiądz

• Przepływ — zawory 10,0 gal/min

• Pełny przepływ — zawory Tak

• Zastosowanie — zawory ogólnego przeznaczenia

• Długość2 1/16 cala

• Zaślepka do środka wlotu1 5/16 cala

• Hex Rozmiar1 1/32 cala

Klapowy zawór zwrotny, pełny port, 316SS, gniazdo metal/metal, końcówki BSP.Znamionowe do 200 psi (14 barów)

Rozmiar- 3/8″ (DN10) – 3″ (DN80)

* Opcje: połączenia końcowe NPT

Co to jest zawór zwrotny?

Zawór, który służył do zapobiegania przepływowi wstecznemu w systemie rurociągów, jest znany jako zawór zwrotny.Znany jest również jako

zawór zwrotny lub NRV.Ciśnienie płynu przechodzącego przez rurociąg otwiera zawór, podczas gdy dowolne

odwrócenie przepływu zamknie zawór.

Pozwala na pełny, niezakłócony przepływ i automatycznie zamyka się wraz ze spadkiem ciśnienia.Dokładna operacja będzie się różnić

w zależności od mechanizmu zaworu.

Normy dotyczące zaworów zwrotnych ze stali nierdzewnej

Wymiary zabudowy zgodne z ANSI B16.10

Wymiar kołnierza końcowego zgodnie z ANSI B16.5

Wskaźniki ciśnienia i temperatury według ANSI B16.34

Test ciśnieniowy jako API 598

Obowiązujące medium: woda, gaz, olej i inne medium żrące.

Zastosowanie zaworu zwrotnego ze stali nierdzewnej:

Zawór służy do zapobiegania cofaniu się medium w rurociągach i urządzeniach oraz ciśnieniu

medium przyniesie efekt otwierania i zamykania automatycznie.

Kiedy tMedium cofa się, dysk zaworu zostanie automatycznie zamknięty, aby uniknąć wypadków.

Ciśnienie próbne zaworu zwrotnego ze stali nierdzewnej

Rodzaje zaworów

Rodzaj dysku zadecyduje o rodzaju zaworu.Najczęstsze typy zaworów zwrotnych to

• Typ huśtawki.

  • Na zawiasach górnych

  • Przechylanie dysku

• Typ windy

  • Typ tłoka

  • Typ kuli

• Typ podwójnej płyty

• Zatrzymaj zawór zwrotny

Dysk w zaworze typu swing jest nieprowadzony, ponieważ całkowicie się otwiera lub zamyka.Ten zawór działa, gdy jest przepływ

w linii i całkowicie się zamknij, gdy nie ma przepływu.Turbulencje i spadek ciśnienia w zaworze są bardzo małe.

Konstrukcje tarcz i gniazd mogą być wykonane z metalu na metal lub od metalu do kompozytu.

Kąt między siedzeniem a płaszczyzną pionową jest znany jako kąt siedzenia i waha się od 0 do 45 stopni.

Zazwyczaj kąty siedziska mieszczą się w zakresie od 5 do 7 stopni.Większe kąty osadzenia zmniejszają skok tarczy, co skutkuje

szybkie zamykanie, co minimalizuje możliwość uderzenia hydraulicznego.Pionowe siedzisko ma kąt 0 stopni.

Zawór typu swing umożliwia pełny, niezakłócony przepływ i automatycznie zamyka się wraz ze spadkiem ciśnienia.Zwykle zainstalowany

w połączeniu z zasuwami, ponieważ zapewniają one stosunkowo swobodny przepływ.

Podstawowy zawór klapowy składa się z korpusu zaworu, pokrywy i tarczy połączonej z zawiasem.

Szczegóły pakowania:

Dobieramy odpowiednie skrzynie drewniane według różnych zaworów i organizujemy wykwalifikowanych pracowników do pakowania w przypadku stłuczenia.Długoterminowo współpracujący spedytor bezzwłocznie zarezerwuje dla nas miejsce, odprawi odprawę celną i transport.Istnieją trzy sposoby transportu: drogą morską, lotniczą i pociągiem.Transport zorganizujemy według potrzeb klienta.


Szczegóły dostawy: Zgodnie z zamówieniem, 7 ~ 60 dni!

Zawór zwrotny klapowy
