Miejsce pochodzenia: | Chiny |
Nazwa handlowa: | TOBO |
Orzecznictwo: | CE/ISO |
Numer modelu: | / |
Minimalne zamówienie: | 1 szt |
---|---|
Cena: | negotiable |
Szczegóły pakowania: | Drewniana skrzynka |
Czas dostawy: | 15 dni roboczych |
Zasady płatności: | L/C, D/A, D/P, T/T, Western Union |
Możliwość Supply: | 10000 SZTUK / miesiąc |
Rodzaj połączenia: | Gwintowane/spawane/kołnierzowe | Materiał: | Stal nierdzewna |
---|---|---|---|
Operacja: | Ręczny/Automatyczny | Typ zaworu: | Zawór kulowy |
Struktura: | Piłka | Wielkość portu: | Standard |
Ciśnienie: | Wysokie ciśnienie | Temperatura mediów: | wysoka temperatura |
Głoska bezdźwięczna: | Woda, gaz, olej | Rozmiar: | 3/4" |
Kolor: | Dostosowane | ||
High Light: | Wynik:,NPT Ss zawór kuli,Woda 304 zawór kuli ze stali nierdzewnej |

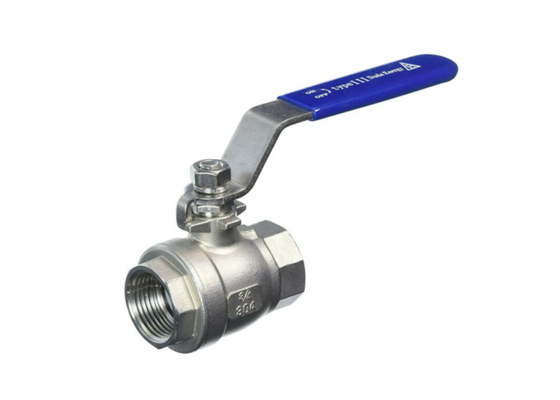

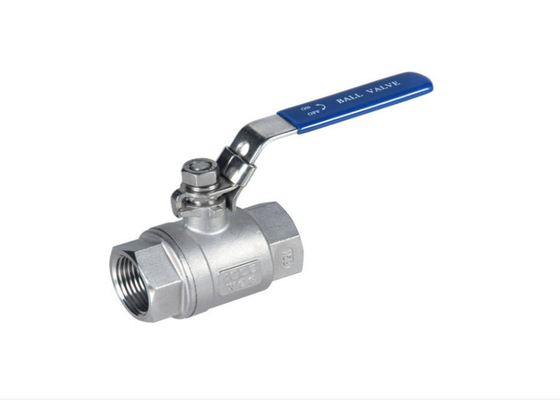

stal nierdzewna 304 316L Gwint prosty BSPT NPT 2 sztuki zawór kulowy SS do wody
Szybkie Szczegóły
Pełny otwór
Gwintowane końcówki:ANSIB2.1.BS.
21,DIN259/2999.JIS.130202/130203
Wewnętrzny.trzpień.odporny na wydmuch
Materiał:.CF8M.CF8.CF3M.WCB
Ciśnienie.ocena:.1000PSI.WOG
Test.ciśnienia:.API.598
Klamka.z.blokadą
Rozmiar 3-częściowego zaworu kulowego z gwintem wewnętrznym:
Rozmiar | Φd | L | H | W | ΦB | ΦE | ΦS | L2 | Moment obrotowy |
1/4 | 11 | 50,4 | 48 | 103 | 10.8 | 18 | 14.2 | 10 | 4 ~ 5 |
3/8 | 12 | 50,4 | 48 | 103 | 12.7 | 19,5 | 17,6 | 10 | 4 ~ 5 |
1/2 | 15 | 61,4 | 50 | 103 | 16.1 | 23 | 21.7 | 10 | 6 ~ 8 |
3/4 | 20 | 70 | 70 | 60 | 127 | 21 | 27.1 | 14 | 8 ~ 10 |
1 | 25 | 79,6 | 64 | 127 | 26,7 | 34 | 33,8 | 14 | 12 ~ 5 |
1-1/4 | 32 | 93 | 93 | 79 | 154 | 35.1 | 41 | 15 | 18 ~ 20 |
1-1/2 | 38 | 102 | 102 | 85 | 154 | 40,5 | 49 | 15 | 25 ~ 30 |
1/2 | 50 | 124 | 124 | 87 | 192 | 54,8 | 61 | 19 | 35 ~ 45 |
2-1/2 | 65 | 156 | 156 | 117 | 244 | 65 | 73,8 | 21 | 55 ~ 65 |
3 | 76 | 179,2 | 125 | 244 | 80,5 | 94 | 89,8 | 24 | 80 ~ 90 |
4 | 100 | 218,4 | 173 | 330 | 100 | 116 | 115,5 | 35 | 140 ~ 160 |
CZĘŚCIOWE IMIĘ | MATERIAŁ |
KORPUS/POKRYWA | WCB, LCC, LCB, CF8, CF8M, CF3, CF3M |
PIŁKA | WCGB+HCr,A105+HCr,2Cr13,304,316,304L,316L |
TRZON | 2Cr13,304,316,304L,316L |
SIEDZIBA | PTFE, PPL, NYLON 101 |
SPECYFIKACJE DLA ZAWORÓW STALOWYCH | |
Wartość ciśnienia i rozmiar: |
PN10, PN25, PN40, PN64,150L-600LB |
DN40 do DN600 | |
1-1/2"~24" | |
Materiał: | Korpus: A216-WCB, A325-LCB, A217-WC6, CF8, CF8M |
Tarcza: A105+13Cr, SS304, SS316 | |
Trzon: A182+F6a,A182-F6a | |
Maska: A216-WCB, A325-LCB, A217-WC6, CF8, CF8M | |
Typ obsługiwany | Koło ręczne |
Struktura: | kran do wody |
Połączenie kołnierzowe: | ASME B16.5, EN1092 |
Końcówki do spawania: | ASME B16.25 |
Średni: | WOG |
Temperatura: | -20 do 425°C |
Zawór kulowyto ćwierćobrotowy zawór ruchu obrotowego, który wykorzystuje dysk w kształcie kuli do zatrzymania lub uruchomienia przepływu.
Pod wieloma względami przypomina zawór grzybkowy.Kiedy port w kuli jest ustawiony w jednej linii, umożliwia przepływ, podczas gdy ty
obróć zawór o 90 stopni, solidna część kuli zatrzyma przepływ.
Większość zaworów kulowych jest typu szybko działającego, co wymaga obrotu uchwytu zaworu o 90° w celu uruchomienia zaworu.
Jednak w przypadku zaworów o dużych rozmiarach, które wymagały znacznej siły do otwarcia lub zamknięcia zaworu, sterowanie odbywało się za pomocą przekładni
siłownik jest używany.W takim układzie do obsługi dość dużego zaworu wystarczy małe pokrętło.
W tym artykule opisałem następujące typy zaworów kulowych stosowanych w rurociągach.
Ruchomy
Montowany na czop
3 sposób
Najwyższy wpis
Wejście boczne lub dzielone nadwozie
Trzyczęściowy korpus
Zastosowania zaworu
Można go stosować w różnych rodzajach instalacji płynowych jako zawór odcinający, który zapewnia szczelne odcięcie.
Może być stosowany w usługach związanych z powietrzem, gazem i parą, a także w usługach węglowodorowych.
Zawory z metalowym gniazdem mogą być stosowane w zastosowaniach wysokociśnieniowych i temperaturowych.
jest szeroko stosowany z rurkami instrumentów do łączenia instrumentów.
Znajduje zastosowanie w przemyśle spożywczym, napojowym, winiarskim, farmaceutycznym i chemicznym.
Zalety
Umożliwia szybkie otwieranie i zamykanie, zapewniając szczelne i niezawodne uszczelnienie w zastosowaniach wymagających wysokiego ciśnienia.
Jest mniejszy i lżejszy niż zasuwa o tej samej wielkości i mocy.
Kilka konstrukcji zaworów kulowych zapewnia elastyczność wyboru, dzięki czemu możesz wybrać zawór odpowiadający Twoim wymaganiom.
Łatwa obsługa i opłacalna konserwacja.
Korpus zaworu można wymienić w dowolnych przyłączach, a jego długość nie ulegnie zmianie.
Cechy:
1. Kuta kula
2. Konstrukcja bezpieczna przeciwpożarowa
3. Urządzenie antystatyczne
4. Swobodny wyciek korpusu. Uszczelniona konstrukcja
5.Niski moment obrotowy podczas pracy
6. Podwójny blok i krwawienie (DBB)
7. Uszczelnienie awaryjne
8. Trzpień przedłużający według własnego wyboru
9. Automatyczne odciążenie jamy ciała
10.Różne rodzaje jazdy: przekładnia, dźwignia, elektryczna, hydrauliczna, pneumatyczna
Zgodność z normami
Projekt i produkcja: ANSI B16.34, API 608, API 6D, BS5351
Wymiary zabudowy: ANSI B16.10, API 6D
Przyłącze kołnierzowe: ANSI B16.5, ANSI B16.47
Spawane doczołowo: ANSI B16.25
Fie-safe: API 607, API 6FA
Test i kontrola: API 598, API6D
Szczegóły pakowania
Zawory są owinięte w plastikową folię bąbelkową i pudełka ze sklejki
Port: Chiny
Czas realizacji :
Ilość (zestawy) | 1 - 100 | >100 |
Szac.Czas (dni) | 25 | Do negocjacji |
Trzyczęściowy zawór kulowyz gwintem wewnętrznym i zasuwą są zaworami tego samego typu.
Różnica polega na tym, że częścią zamykającą jest kula, a kula obraca się wokół linii środkowej korpusu zaworu
uzyskać zawór, który jest otwierany i zamykany.
Trzyczęściowy zawór kulowywymaga jedynie ciasnego obrotu o 90 stopni i małego momentu obrotowego.
Całkowicie równa wnęka korpusu zaworu zapewnia małą, prostą ścieżkę przepływu medium.Powszechnie się to uważa
że zawór kulowy najlepiej nadaje się do bezpośredniego otwierania i zamykania, a zawór kulowy został zaprojektowany tak, aby miał funkcję dławiącą
i kontrolować przepływ.Głównymi cechami zaworu kulowego są jego zwarta konstrukcja, łatwa obsługa i konserwacja,
nadaje się do ogólnych mediów roboczych, takich jak woda, rozpuszczalnik, kwas i gaz ziemny, a także nadaje się do mediów roboczych
złe warunki pracy, takie jak tlen, nadtlenek wodoru, metan i etylen.Korpus zaworu kulowego może być integralny lub modułowy.
Specyfikacja 3-częściowego zaworu kulowego z gwintem wewnętrznym:
NIE. | Rysunek nr. | Nazwa | Materiał |
1 | V3S000l | Ciało | CF8M |
2 | V3S0002 | Czapka | CF8M |
3 | V3S0003 | Piłka | CF8M |
4 | V3S0004 | Trzon | 316 |
5 | V3S0005 | Siedziba | PTFE+3%.GF 4 |
6 | V3S0006 | Uszczelka | PTFE |
7 | V3S0007 | Myjka ciśnieniowa | PTFE |
8 | V3S0008 | Pakowanie łodygi | PTFE |
9 | V3S0009 | Gruczoł | 304 |
10 | V3S0010 | Podkładka sprężynowa | 304 |
11 | V3S0011 | Orzech | 304 |
12 | V3S0012 | Uchwyt | 304 |
13 | V3S0013 | Uchwyt.Rękaw | Guma |
14 | V3S0014 | Śruba | 304 |
15 | V3S0015 | Podkładka sprężynowa | 304 |
16 | V3S0016 | Orzech | 304 |
17 | V3S0017 | Podkładka blokująca | 304 |
