TOBO STEEL GROUP CHINY

|
| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | TOBO |
| Orzecznictwo: | CE/ISO |
| Numer modelu: | / |
| Minimalne zamówienie: | 1 szt |
|---|---|
| Cena: | negotiable |
| Czas dostawy: | 25 dni roboczych |
| Zasady płatności: | L/C, D/A, D/P, T/T, Western Union |
| Możliwość Supply: | 1000000 sztuk / sztuk miesięcznie |
| Zastosowanie: | Woda | Połączenie: | Kołnierz |
|---|---|---|---|
| Formularz połączenia: | Kołnierz | Projekt: | API 6D |
| Zakończ połączenie: | Kołnierz | Materiał: | Stal nierdzewna |
| Głoska bezdźwięczna: | OLEJ, GAZ | Wielkość portu: | 1/2-24 CALI |
| Ciśnienie: | Wysokie ciśnienie | Ocena ciśnienia: | 150-2500 funtów |
| Foka: | Miękkie uszczelnienie | Wielkość: | 1/2-24 CALI |
| Standard: | ANSI, DIN, JIS, BS | temperatura: | Normalna temperatura |
| Typ: | Zawór zwrotny | ||
| High Light: | 8-calowy zawór zwrotny z kołnierzem,zawór zwrotny z kołnierzem wodnym,zawór zwrotny z kołnierzem żeliwnym |
||

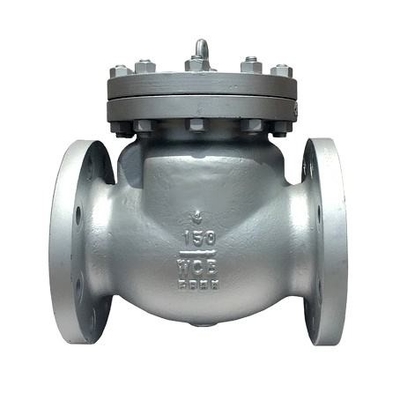

8-calowy zawór zwrotny z kołnierzem żeliwnym do wody
Szybkie Szczegóły:
1. Typ: Zawór zwrotny z kołnierzem Din
2. Typ maski:
Przykręcana maska
3. Typ dysku: Swing Disc
4. Zakres rozmiarów: Dn15 - Dn600
5. Wartości znamionowe ciśnienia: Pn16
6. Połączenia końcowe: kołnierzowe
7. Materiały: Staliwo w GS-C25, WCB
8. Dostępne różne materiały wykończeniowe dostosowane do warunków pracy
9. NACE MR 0175
Normy
| Projektowanie i produkcja | DIN3840 |
| Wymiar twarzą w twarz | DIN3202 |
| Wymiar końców kołnierzy | DIN 2543, DIN 2544, DIN 2545, DIN 2546, DIN 2548, EN 1092-1 |
| Testy i inspekcje | DIN3230 |
Cechy:
1. Ogólnie
Przykręcana maska;Dysk wahadłowy;Metalowe powierzchnie do siedzenia
2. Połączenie nadwozia i maski
Zakręcana maska
3. Rodzaj uszczelki pokrywy
Stal nierdzewna + elastyczna uszczelka grafitowa
Uszczelka metalowa
Metalowa uszczelka pierścieniowa
4. Siedzisko
W przypadku zaworu zwrotnego ze stali węglowej gniazdo jest zwykle kute ze stali.Powierzchnia uszczelniająca gniazda może być spawana natryskowo twardym stopem, jeśli klient wyrazi na to zgodę.W przypadku zaworu zwrotnego ze stali nierdzewnej zwykle przyjmuje się gniazdo integrai lub można je obrabiać integralnie po spawaniu twardym stopem.Gwintowane lub spawane gniazdo jest również opcjonalne dla zaworu zwrotnego ze stali nierdzewnej, jeśli klient tego zażąda.
Opisy:
1. Części zaworu zwrotnego ze stali węglowej Din i lista materiałów:
| Częściowe imię | Materiał | |||
| CS/ Przytnij 1 | CS/Trym 8 | CS / Przycinanie 5 | ||
| 1 | Ciało | DIN 17245 GS-25 + CR13 | DIN 17245 GS-C25 + STL | DIN 17245 GS-C25 + STL |
| 2 | Dysk | DIN 17245 GS-C25 + CR13 | DIN 17245 GS-C25 + CR13 | DIN 17245 GS-C25 + STL |
| 3 | Ramię | DIN 17245 GS-C25 | DIN 17245 GS-C25 | DIN 17245 GS-C25 |
| 4 | Orzech | ASTM A194 2H | ASTM A194 2H | ASTM A194 2H |
| 5 | Szpilka | ASTMA182F6a | ASTMA182 F6A | ASTMA182F6a |
| 6 | Orzech | ASTM A194 2H | ASTM A194 2H | ASTM A194 2H |
| 7 | Śruba | ASTM A194 B7 | ASTM A194 B7 | ASTM A194 B7 |
| 8 | Uszczelka | SS Spiral Rana W/^aphitc lub SS Spiral Rana W/PTFE lub Wzmocniony PTFE | ||
| 9 | Okładka | DIN 17245 GS-C25 | DIN 17245 GS-C25 | DIN 17245 GS-C25 |
3. Główne wymiary klapowego zaworu zwrotnego Pn16:
| PN | DN (mm) | Wymiary (mm) | waga (kg) | |
| Ł | H | |||
| 16 | 50 | 230 | 165 | 23 |
| 65 | 290 | 180 | 28 | |
| 80 | 310 | 190 | 35 | |
| 100 | 350 | 208 | 40 | |
| 150 | 480 | 270 | 81 | |
| 200 | 600 | 295 | 96 | |
| 250 | 730 | 337 | 175 | |
| 300 | 850 | 386 | 265 | |
| 350 | 980 | 430 | 364 | |
| 400 | 1100 | 475 | 495 | |
| 500 | 1250 | 565 | 590 |
|
Zawór zwrotny z kołnierzem 150Lb ~ 600Lb
| NIE. | Częściowe imię | CS do ASTM | AS do ASTM | SS do ASTM | |
| Wpisz A105 | Wpisz F22 | Typ F304(L) | Typ F316(L) | ||
| 1 | Ciało | A105 | A182 F22 | A182 F304(L) | A182 F316(L) |
| 2 | Tabliczka z nazwiskiem | SS | |||
| 3 | Dysk tłokowy | A276 420 | A276 304 | A276 304(L) | A276 316(L) |
| 4 | Czapeczka | A105 | A182 F22 | A182 F304(L) | A182 F316(L) |
| 5 | Uszczelka | Corrueed SS + grafit | Stal nierdzewna + PTFE | ||
| 6 | Śruba | A193 B7 | A193 B16 | A193 B8 | A193 B8(M) |
| Odpowiedni nośnik | WOGetc | WOGetc | HNO3, CH3OOH itp | ||
| Odpowiednia temperatura | -29~425 | -29~550 | -29~180 | ||
| NPS | 1/2" | 3/4" | 1" | 1-1/4" | 1-1/2" | 2" | ||
| L(RF)L1(BW) | 150 | 108 | 117 | 127 | 140 | 165 | 203 | |
| 300 | 152 | 178 | 203 | 216 | 229 | 267 | ||
| 600 | 165 | 190 | 216 | 229 | 241 | 292 | ||
| H | 150 300 | 61 | 61 | 79 | 95 | 103 | 118 | |
| 600 | 61 | 79 | 95 | 103 | 118 | 135 | ||
| Wagi | 150 | RF | 2.56 | 3.37 | 4.37 | 8.17 | 8,94 | 12.64 |
| BW | 1,70 | 1,90 | 2.10 | 5.12 | 5.50 | 7,89 | ||
| 300 | RF | 2.73 | 3,65 | 4.74 | 8.77 | 9.60 | 13.70 | |
| BW | 1,90 | 2.10 | 3.00 | 5.12 | 6.60 | 7,85 | ||
| 600 | RF | 3.00 | 4.00 | 5,83 | 9.47 | 10.10 | 15.6 | |
| BW | 2.00 | 3.12 | 4.25 | 7.25 | 8.56 | 13.60 |
||
