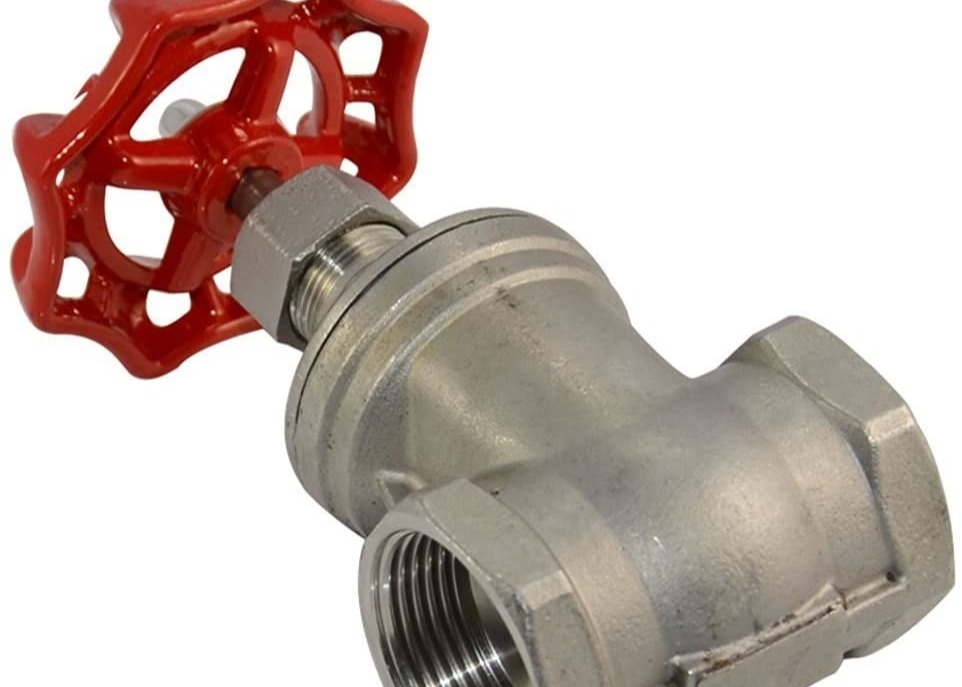

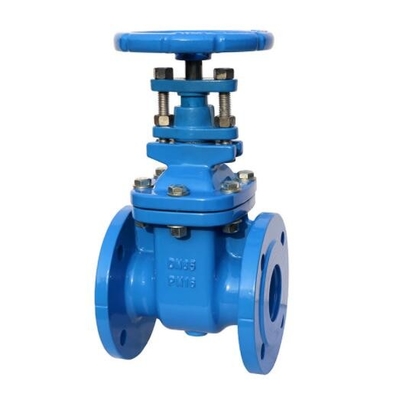

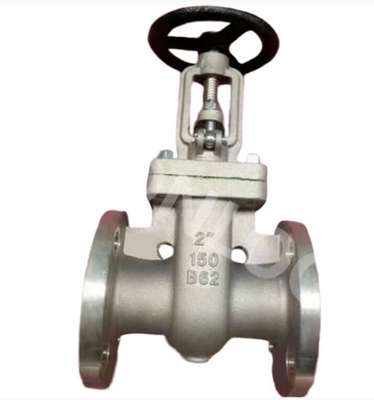

Przemysłowy SS304 SS316 Ręczny zawór nożowy ze stali nierdzewnej

Przemysłowy SS304 SS316 Ręczny zawór nożowy ze stali nierdzewnej

Zawory wtykowe:

Zawór grzybkowy to ćwierćobrotowy zawór ruchu obrotowego, który wykorzystuje stożkową lub cylindryczną zatyczkę do zatrzymania lub uruchomienia przepływu.Dysk ma kształt korka, który ma przejście do przepuszczania przepływu.

W pozycji otwartej to wywiercone przejście jest zgodne z przepływem.Kiedy korek jest obrócony o 90° od pozycji otwartej, pełna część korka blokuje przepływ.

Stosowany w miejsce zasuwy, gdzie wymagana jest szybka obsługa.Może być stosowany w usługach o wysokiej temperaturze pod ciśnieniem.

Typ i zastosowanie zaworu wtykowego:

1. Nasmarowany zawór czopowy

Jak sama nazwa wskazuje, smarowany zawór wykorzystuje środek smarny składający się zwykle z oleju bazowego i środka poprawiającego lepkość (takiego jak bezpostaciowa lub zmatowiona krzemionka), który jest wtryskiwany pod ciśnieniem między powierzchnię czołową grzyba a gniazdo korpusu w celu zmniejszenia tarcia i uszczelnienia portów.Producenci zaworów na ogół zalecają środek smarny odpowiedni dla płynu procesowego, a zawory często muszą być ponownie uszczelniane już po kilku cyklach, aw niektórych przypadkach po każdym cyklu.Uważane za zawory czopowe o wysokich wymaganiach konserwacyjnych, są często używane w aplikacjach, w których operacje są rzadkie.Smarowane zawory czopowe dobrze sprawdzają się w procesach, w których wykorzystuje się płyny przenoszące cząstki o łagodnym działaniu ściernym, takich jak zanieczyszczone instalacje poprzedzające, systemy gazociągów wymagające zaworów obejściowych oraz jako zawory wydmuchowe na stacjach zaworowych i zawory zwrotne.

2. Niesmarowany zawór czopowy

Ten zawór czopowy ma kształt stożka lub stożka, który działa jak klin i dociska polimerową tuleję do jamy ciała.Zastosowanie tulei zmniejsza tarcie pomiędzy mechanizmem wtyczki a korpusem.Niesmarowane zawory czopowe są często używane zamiast smarowanych w zastosowaniach, w których konserwacja musi być ograniczona do minimum, takich jak specjalne usługi w przypadku siarki, fluorowodoru lub tam, gdzie ciecze mogą zostać uwięzione lub zestalone i potencjalnie zablokować zawór.Jednak niesmarowane zawory czopowe są ograniczone temperaturą i kompatybilnością chemiczną materiałów niemetalicznych, z których są wykonane.

Trzy główne typy niesmarowanych zaworów czopowych to:

• Zawór czopowy typu podnoszonego
• Zawór grzybkowy z tuleją elastomerową
• W pełni wyłożony zawór grzybkowy

3. Mimośrodowy zawór czopowy

Konstrukcja tego zaworu czopowego wykorzystuje połówkę grzybka, co jest korzystne w zastosowaniach wymagających większej siły osadzania przy minimalnym tarciu od pozycji otwartej do zamkniętej.Zawory z gniazdem momentowym mają również ulepszone możliwości odcięcia.Mimośrodowe zawory czopowe są używane do szerokiego zakresu zastosowań związanych z kontrolą przepływu i izolacją, w tym czystą i brudną wodą, ściekami, szlamami i szlamami, powietrzem i innymi usługami.

4. Rozprężny zawór czopowy

Ten złożony zawór czopowy wykorzystuje wiele elementów, które umożliwiają mechaniczne rozszerzanie się zaworu i zapewniają mu prawdziwą funkcję podwójnego blokowania i odpowietrzania w jednym zaworze.Zawór czopowy wykorzystuje mechanizm, który obraca się między pozycją otwartą a zamkniętą i chroni oba uszczelnienia przed ścieżką przepływu.Podczas obrotu nie ma kontaktu między korpusem a uszczelkami, a ślizgi rozszerzają się na gniazdo korpusu, gdy zawór jest zamknięty, aby uniknąć zużycia lub ścierania uszczelek.Są często stosowane w celu zapobiegania zanieczyszczeniu produktów w zastosowaniach, które nie wymagają podwójnej izolacji.

Podsumowując, zawory czopowe mają wiele przydatnych zastosowań, a nowa technologia i projekty z pewnością zapewnią im jeszcze większą różnorodność zastosowań w wielu procesach.A jeśli potrzebujesz więcej informacji na temat różnych typów zaworów, sprawdź ten artykuł dotyczący zaworów zwrotnych lub resztę witryny.
