TOBO STEEL GROUP CHINY
 |
| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | TOBO |
| Orzecznictwo: | ISO |
| Numer modelu: | / |
| Minimalne zamówienie: | 10 sztuk |
|---|---|
| Cena: | 39-40$ |
| Szczegóły pakowania: | Zawory są owinięte plastikową folią bąbelkową i w pudełkach ze sklejki |
| Czas dostawy: | 15-20 dni |
| Zasady płatności: | D/A, D/P, T/T, Western Union, MoneyGram |
| Możliwość Supply: | 208080 sztuk |

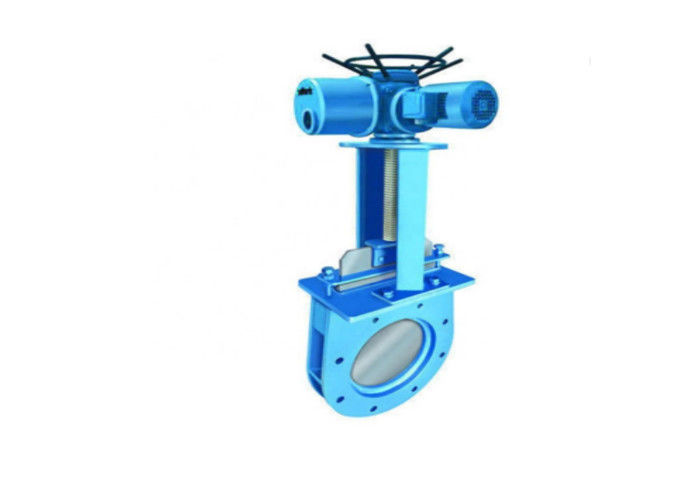

| Imię: | Zasuwa z nożem waflowym | Zakres rozmiarów: | 2 cale do 24 cali |
|---|---|---|---|
| Materiał: | GGG40/50; CF8; CF8M; 2205; 2507 | Tryb jazdy: | Poziom |
| Ciśnienie: | 0,6 MPa ~ 2,5 MPa | Temperatura: | -38°C~1100°C |
| Materiał uszczelniający: | PTFE, z metalowym siedziskiem | Wiercenie kołnierzy: | ANSI B16.5, GB/T9113, JB/T79, HG, SH, JIS, DIN, NF, BS |
| High Light: | 24-calowa zasuwa z żeliwa sferoidalnego,metalowa zasuwa z żeliwa sferoidalnego,sprężysta zasuwa klinowa Mueller |
||
| Imię: | Zasuwa z żeliwa sferoidalnego | Ciśnienie: | PN10 / PN16 |
|---|---|---|---|
| Temperatura: | -20 ~ 120 stopni Celsjusza | Ciało: | Żeliwo sferoidalne GGG40 / GGG 50 |
| Inna nazwa: | Odporny zawór klinowy Mueller | Siedziba: | EPDM / NBR |
| Wysokie światło: |
sprężysty zasuwa gniazda,zasuwa kołnierzowa |
||

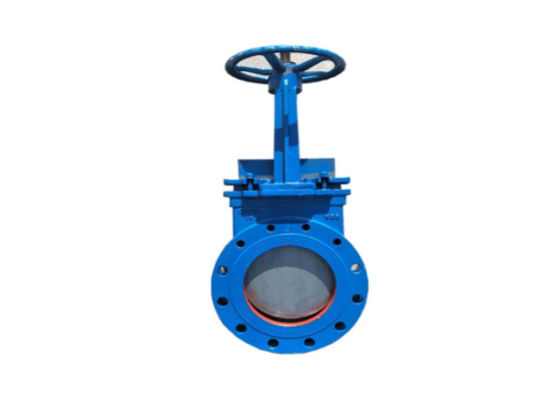

Zasuwa z żeliwa sferoidalnego bez wznoszącego się / zasuwa klinowa z sprężystym klinem firmy Mueller
Informacje ogólne
Pokryty gumą klin odcinający z przesuwanymi nasadkami w celu zmniejszenia zużycia i momentów obrotowych podczas pracy;
Bezobsługowe i odporne na korozję uszczelnienie trzpienia z uszczelnieniami typu O-ring;
Pełne przejście, bez skurczu;
Przepływ dwukierunkowy, szczelny w obu kierunkach;
Wymiary przyłącza kołnierzowego wg EN 1092-2;
Korpus, pokrywa i klin z żeliwa sferoidalnego GGG40 wg DIN 1693;
Klin w pełni wulkanizowana guma EPDM;
Ciśnienie robocze: DN500 – DN600, PN10/PN16;DN700 – DN1200, PN10;
Z samoblokującą przekładnią, ogranicznikami otwierania i zamykania oraz ze wskaźnikiem położenia;
Trzpień wykonany ze stali nierdzewnej odpornej na ścieki 1.4401;
Wymienna nakrętka trzpienia wykonana z brązu bezcynkowego;
Zestaw do instalacji podziemnej;
Dane techniczne zasuwy z żeliwa sferoidalnego:
| NIE | Częściowe imię | Materiał |
| 1 | Ciało | Żeliwo sferoidalne |
| 2 | Klin | Żeliwo sferoidalne + EPDM |
| 3 | Nakrętka łodygi | ZCuAl10Fe3 brąz |
| 4 | Uszczelka | EPDM |
| 5 | Czapeczka | Żeliwo sferoidalne |
| 6 | Uszczelka dławnicy | ZCuAl10Fe3 brąz |
| 7 | Trzon | 2Cr13 SSx 20Cr13 |
| 8 | Gruczoł | Żeliwo sferoidalne |
| 9 | Gumowa wycieraczka | EPDM/NBR |
| 10 | Pokrętło ręczne | Żeliwo sferoidalne |
Zasuwa z żeliwa sferoidalnego OBOWIĄZUJĄCE NORMY
⊙Standard amerykański
Projekt zgodny z ANSI/AWWA C509
Wymiary zabudowy zgodne z ASME B16.10-2000 (seria ISO 3)
Kołnierz i wiercenie Do SME/ANSI B16.42-1998
⊙ Norma brytyjska
Projekt zgodny z BS5163, BS5150
Wymiary twarzą w twarz zgodnie z BS5163 (seria ISO 3, seria ISO19)
Kołnierz i wiercenie Zgodnie z BS4504 part1 (EN1092)
⊙ Niemcy Standard
Konstrukcja wg DIN3352
Wymiary twarzą w twarz zgodnie z DIN3202 (seria F4: ISO 14; seria F5: seria ISO 15)
Kołnierz i wiercenie zgodnie z BS EN1092
