Miejsce pochodzenia: | Chiny |
Nazwa handlowa: | TOBO |
Orzecznictwo: | ISO |
Numer modelu: | / |
Minimalne zamówienie: | 10 sztuk |
---|---|
Cena: | 39-40$ |
Szczegóły pakowania: | Zawory są owinięte plastikową folią bąbelkową i w pudełkach ze sklejki |
Czas dostawy: | 15-20 dni |
Zasady płatności: | D/A, D/P, T/T, Western Union, MoneyGram |
Możliwość Supply: | 208080 sztuk |

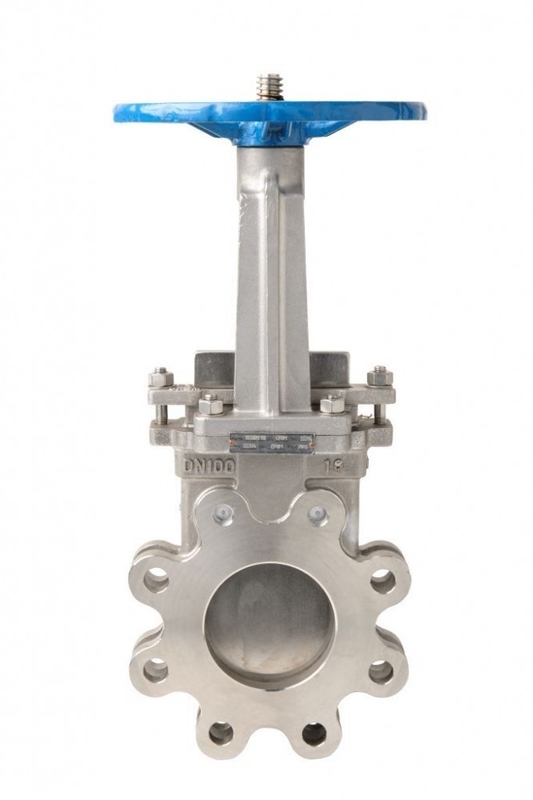

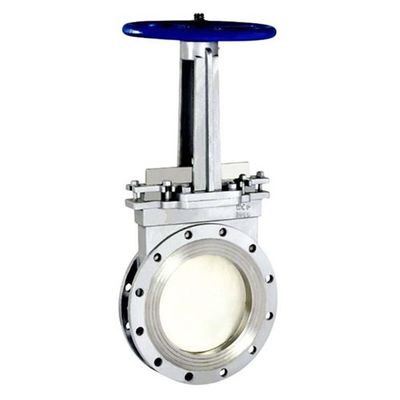

Imię: | Zasuwa z nożem waflowym | Zakres rozmiarów: | 2 cale do 24 cali |
---|---|---|---|
Materiał: | GGG40/50; CF8; CF8M; 2205; 2507 | Tryb jazdy: | Poziom |
Ciśnienie: | 0,6 MPa ~ 2,5 MPa | Temperatura: | -38°C~1100°C |
Materiał uszczelniający: | PTFE, z metalowym siedziskiem | Wiercenie kołnierzy: | ANSI B16.5, GB/T9113, JB/T79, HG, SH, JIS, DIN, NF, BS |
High Light: | Zasuwa z sprężystym gniazdem CF8M,zasuwa z sprężystym gniazdem GB / T9113,zasuwa nożowa PN25 |
GGG50 PN10 Zasuwa z uszczelką z żeliwa sferoidalnego Śruby pokrywy ze stali nierdzewnej Lekka zasuwa z gniazdem sprężystym
Imię: | Zasuwa elastyczna z gniazdem | Ciśnienie: | PN16, PN25 |
---|---|---|---|
Funkcja: | Lekki | Temperatura: | -20 ~ 120 stopni Celsjusza |
Ciało: | DI GGG 50, Żeliwo GG25 | Klin: | Powłoka żelazna EPDM / NBR |
Kołnierz: | DIN 3352, JIS 10 K, EN 7005.2 | Test: | Wytrzymałość testu o 2,4 MPa |
Wysokie światło: |
sprężysty zasuwa gniazda,zasuwa kołnierzowa |
Śruby maski ze stali nierdzewnejLekki, sprężysty zawór zasuwowy
Cechy konstrukcyjne sprężystego zaworu zasuwowego:
Uszczelki wrzeciona O-ring - „SUCHY GWINT” - wymienialny pod ciśnieniem.
Wrzeciono ze stali nierdzewnej z gwintem walcowanym i łożyskiem.
Gumowany klin o całkowitej powierzchni z wymienną nakrętką wrzeciona.
Zasuwa z elastycznym gniazdem zgodnie z EN 1074-1 i 2 / EN 1171, z EPDM z certyfikatem WRAS
części gumowe.
Zasuwa zaworu lub element zamykający mają zwykle postać klina wykonanego z żeliwa
tak, aby był wystarczająco wytrzymały, aby nadawał się do zastosowań o wysokim ciśnieniu i dużym przepływie.
W sprężystym zaworze gniazdowym zewnętrzna powierzchnia klina zaworu jest pokryta elastomerem
materiału, aby zapewnić szczelne zamknięcie nawet przy podwyższonych ciśnieniach roboczych.
Klin zaworu jest obsługiwany przez obracanie gwintowanego trzpienia, aby wysunąć lub cofnąć zawór
klin w kanale wodnym obudowy zaworu.
Po zamknięciu zaworu sprężysty materiał na krawędzi tworzy pęcherzykoszczelne uszczelnienie z wewnętrznym
powierzchnia korpusu zaworu.Brud lub inne zanieczyszczenia w systemie operacyjnym zaworu mogą prowadzić do:
niepełne uszczelnienie klina lub inna usterka.
Innym celem niniejszego wynalazku jest zapewnienie sprężystego zaworu zasuwowego gniazda posiadającego
ulepszony system operatora klina, który z łatwością eliminuje szkodliwe skutki zanieczyszczenia wprowadzonego podczas budowy lub unoszonego w produkcie przenoszonym do zaworu.
Te i inne przedmioty niniejszego wynalazku, które staną się oczywiste po przestudiowaniu
załączony opis i rysunki przedstawiono w układzie zaworowym, który zawiera zawór
obudowa, która wyznacza kanał wodny i gniazdo zaworu w kanale zaworu.
Klin zaworu umieszczony w kanale obudowy porusza się wzdłuż kierunku działania
między położeniem zamkniętym w kontakcie z gniazdem zaworu, aby zablokować przepływ wody przez zawór
przejścia i pozycji otwartej umożliwiającej przepływ wody przez kanał zaworu.
Para oddalonych od siebie torów jest umieszczona w obudowie zaworu po obu stronach klina
i rozciągają się wzdłuż kierunku działania.Para przeciwstawnych skrzydeł noszonych na klinie zaworu,
podróż w każdym torze.Trzpień zaworu połączony z klinem zaworu przesuwa klin zaworu w przeciwnych kierunkach posuwisto-zwrotnych między położeniem otwartym zaworu i położeniem zamkniętym zaworu.
Informacje ogólne
Pokryty gumą klin odcinający z przesuwanymi nasadkami w celu zmniejszenia zużycia i momentów obrotowych podczas pracy;
Bezobsługowe i odporne na korozję uszczelnienie trzpienia z uszczelnieniami typu O-ring;
Pełne przejście, bez skurczu;
Przepływ dwukierunkowy, szczelny w obu kierunkach;
Wymiary przyłącza kołnierzowego wg EN 1092-2;
Korpus, pokrywa i klin z żeliwa sferoidalnego GGG40 wg DIN 1693;
Klin w pełni wulkanizowana guma EPDM;
Ciśnienie robocze: DN500 – DN600, PN10/PN16;DN700 – DN1200, PN10;
Z samoblokującą przekładnią, ogranicznikami otwierania i zamykania oraz ze wskaźnikiem położenia;
Trzpień wykonany ze stali nierdzewnej odpornej na ścieki 1.4401;
Wymienna nakrętka trzpienia wykonana z brązu bezcynkowego;
Zestaw do instalacji podziemnej;
Elastyczny zawór zasuwowy CECHY
⊙ Śrutowanie
powierzchnia ochronna wykończona śrutem, powierzchnia gładka i schludna.
⊙Płaskie siedzenie
Gładki, ciągły otwór bez wgłębienia na osadzenie, nie jest łatwo zebrać zanieczyszczenia.
Przygotowanie płynu od razu.
⊙ Obróbka gumą
Zarówno wewnętrzna, jak i zewnętrzna powłoka są pokryte zaawansowaną wiedzą na temat wulkanizacji gumy, a następnie jej wytwarzania
pewny elastyczności gumy i upewnij się, że dokładny wymiar geometrii.Guma i ciągliwość
żeliwny zawór ręcznie razem ledwo.Pozwala to uniknąć odpadania z powodu długotrwałego użytkowania.
⊙ Antykorozyjne
Zarówno wewnętrzna, jak i zewnętrzna powłoka są pokryte nietoksyczną proszkową żywicą epoksydową, aby wzmocnić odporność na korozję i podnieść jakość
zaopatrzenia w wodę.
⊙ Wzmocnienie
Starszy zawór z żeliwa sferoidalnego łatwo pęka po uderzeniu przez nonego.Może się zatrzymać
pęknięcie zależy od dobrej zdolności mechanicznej żeliwa sferoidalnego.
Aplikacje :Ten zawór szeroko stosowany w rurach cieczowych do otwierania lub zamykania mocowania w takich
woda, kanalizacja, energia elektryczna, rura energetyczna, chemiczna, żeglugowa, źródła energii itp.
