TOBO STEEL GROUP CHINY
 |
| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | TOBO |
| Orzecznictwo: | CE/ISO |
| Numer modelu: | Zasuwa nożowa |
| Minimalne zamówienie: | 1 szt |
|---|---|
| Cena: | 1-100 |
| Szczegóły pakowania: | Opakowanie wewnętrzne: opakowanie zamknięte w plastikowej torbie Opakowanie zewnętrzne: opakowanie k |
| Czas dostawy: | 3-5 dni |
| Zasady płatności: | D / A, D / P, T / T, Western Union, MoneyGram |
| Możliwość Supply: | 3000 sztuk / miesiąc |
| Imię: | Zasuwa nożowa DN25 | rozmiar: | dn25 |
|---|---|---|---|
| Nacisk: | PN10 | Używany: | Aplikacje wodne i kanalizacyjne |
| Platerowana Brama: | 304 / 316SS | Ciało: | SS316 |
| Trzon: | 304SS | Pozycja gwintu pręta zaworu: | Zasuwa zewnętrzna |
| High Light: | Dwukierunkowy zawór zasuwowy,zasuwa nożowa DN25,dwukierunkowy zawór zasuwowy DN25 |
||

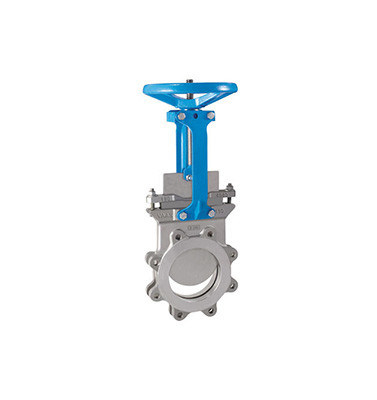

Kołnierzowe DN25 PN 10 ze stali nierdzewnej 304 ANSI 150 LBS Zasuwa nożowa
Szybkie Szczegóły:
| Nazwa produktu | Materiał |
| Korpus zaworu | Żeliwo sferoidalne, stal węglowa, stal nierdzewna |
| Nóż | Stal nierdzewna |
| Trzon | Stal nierdzewna |
| Koło ręczne | Żeliwo |
| Opieczętowanie | NBR / EPDM / PTFE lub gniazdo metalowe |
Opis produktu
Specyfikacje
Typ: Zasuwa dwukierunkowa
Zakres rozmiarów: od 50 mm do 600 mm (większe rozmiary w zależności od zastosowania)
Ciśnienie nominalne: CWP-10 bar
Endstyle: Pełny występ
Twarzą w twarz: zgodnie z MSS SP-81
Wiercenie: Odpowiednie do montażu między kołnierzami owierconymi zgodnie z ANSI 150lb (standard);inne na życzenie.
Korpus: stal nierdzewna;Stal węglowa.Inne na wniosek
Gniazdo: wymienne, uszczelka z elastomeru;wzorzec chloroprenowy;max.temp. pracy - 80 st.C
Brama: stal nierdzewna 304/316 jest standardem;inne na życzenie
Pytanie: 304 st.stalowy standard;inne na życzenie
Nadbudowa: Stalowy jarzm, standardowo pokryty żywicą epoksydową;inne na życzenie
Opcje siłownika: Standardowo montowane bezpośrednio koło ręczne z podnoszonym mostkiem;niewznoszące się koło ręczne, koło łańcuchowe,
Dostępne opcje z przekładnią ręczną, siłownikiem pneumatycznym i siłownikiem elektrycznym
Specjalne: W razie potrzeby może być wyposażony w przykręcaną pokrywę
| Zakres rozmiarów: | DN50 ~ 600 mm NPS 2 ”-24” (większy rozmiar na zamówienie) |
| Max ciśnienie robocze: | DN50 ~ DN250: 10 barów NPS2 ~ NPS10: 150 psi |
| DN300 ~ DN450: 7 barów NPS12 ~ NPS18: 90 psi | |
| DN500 ~ DN600: 4 bary NPS20 ~ NPS24: 60 psi | |
| Temp.Zasięg: | -29 ... + 800 ℃ |
| Szczelność uszczelnienia: | Zgodnie z MSS SP-81 |
| Materiał korpusu: | Stal węglowa, stal nierdzewna, specjalny dodatek |
| Materiał bramy: | Chromowana stal nierdzewna, specjalny dodatek |
| Materiał siedziska: | Stal nierdzewna + STL |
| EPDM (120 ° C) / Viton (200 ° C) / PTFE (200 ° C) / NBR (90 ° C) | |
| Twarzą w twarz: | MSS SP-81 |
| Standard kołnierza: | GB / T 9113.1, JB / T 79.1, HG 20592, ASME B16.5, EN1092-1 |
| Aplikacje: | Celuloza i papier, uzdatnianie wody, napoje i żywność, drobne chemikalia, |
| Power Planet, przemysł stalowy itp. |
Główna cecha:
Zawór ten jest szeroko stosowany w rurociągach, takich jak zaopatrzenie w wodę i odwadnianie, budownictwo, przemysł naftowy, chemiczny, gaz ziemny, medycyna, elektrownia, elektrownia jądrowa i zrzuty zanieczyszczeń miejskich itp. w celu dostosowania lub cięcie przepływu zawiera różne media, takie jak gruba granulka, lepka ciecz i pływające zanieczyszczenia itp.
Dane techniczne:
|
Średnica nominalna DN (mm): |
50 (2 '') ~ 1200 (48 '') |
|
Ciśnienie nominalne PN (MPa): |
0,6 ~ 1,6 (klasa 150) |
|
Badanie powłoki ciśnieniowej PN (MPa): |
1,5 ~ 2,4 |
|
Badanie uszczelnienia ciśnieniowego PN (MPa): |
1,1 ~ 1,76 |
|
Rodzaj uszczelnienia |
twardy / miękki (EPDM, NBR i poliuretan) |
|
Wyciek: twarde uszczelnienie: |
Poziom D (ciecz 0,1xDNmm); miękkie uszczelnienie: Poziom A (zerowy wyciek) |
Materiał może być:
|
Część |
Materiał |
|
Ciało |
CI |
|
Pierścień uszczelniający |
NBR |
|
Nóż |
Stal nierdzewna 304 |
|
Uszczelka |
PTFE |
|
Jarzmo |
A3 |
|
Gruczoł |
WCB, ZL103 |
|
Nakrętka łodygi |
Mosiądz |
|
Trzon |
316 |
|
Łożysko |
ZChSnSb10-6 |
|
Element standardowy |
Stal nierdzewna 201, 304 |
Podanie:
Energetyka kopalni złota, przeróbki rudy, paliwo papierowe lub drzewne, włókna, pył, ścieki z chemicznej obróbki, sedymentacja zbiorniki, rudy, żużel, asfalt, wywóz śmieci, owoce, ziarno, zaczyn, ścieki z rzeźni, transport pneumatyczny rurociągi lub media do warzenia piwa.zaopatrzenie w wodę i odwadnianie lub odżużlanie elektrowni (dotyczy wysokichtemperatura ≤ 540 ° c i super wysoka temperatura ≤ 900 ° c.
Charakterystyka produktu:
Charakteryzuje się kompaktową konstrukcją, oszczędnością miejsca, niską ceną, łatwą instalacją, pełną ochroną przed ścieranie i otarcia, przyjazna dla użytkownika konserwacja i obsługa, długa żywotność i bezpłatne opcje siłowników.
CIAŁO:
· Wbijane pazury prowadzące na dnie portu do mocowania zasuwy, zamiast rowka, eliminują potencjalne zatykanie się zaworu zapewniając jednocześnie mocniejsze uszczelnienie.Pazury prowadzące również dociskają bramę do gniazda, zapewniając szczelne uszczelnienie w pozycji zamkniętej.
· Zintegrowana konstrukcja korpusu zapewnia łatwy montaż i zerowy wyciek powłoki.
· Konstrukcja z pełnym portem minimalizuje spadek ciśnienia i maksymalizuje przepustowość.
· Elastyczne punkty z PTFE na bramie eliminują kontakt metal-metal pomiędzy bramą a przegrodą.
SIEDZENIE:
· Fotel z bocznym wejściem jest wymienny, co zmniejsza koszty konserwacji.
· Element ustalający gniazda w kształcie litery L blokuje gniazdo w korpusie zaworu i zakrywa gniazdo, aby zapobiec przepłukiwaniu przez bezpośredni przepływ.
BRAMA:
· Skośna krawędź noża zapewnia duże naprężenia podczas cięcia i szczelne uszczelnienie.
· Grubość bramy można zwiększyć, aby sprostać wyższemu ciśnieniu.
· Powierzchnia bramy jest dobrze wypolerowana z obu stron, co zapewnia szczelność i mniej zakleszczeń.
· Brama jest pokryta twardym chromem dla metalowego zaworu uszczelniającego.
TRZON:
· Osłona trzpienia jest dostępna, aby zapewnić długą żywotność trzpienia.
· Dwa łożyska oporowe minimalizują moment obrotowy podczas pracy.
· Dostępne są smarowniczki ułatwiające smarowanie łożysk.
Pakowanie i wysyłka
Pakowanie: skrzynie ze sklejki lub zgodnie z wymaganiami klientów
