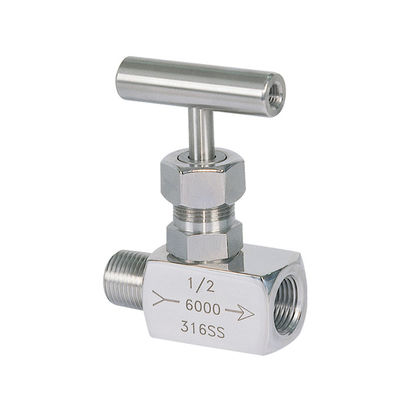

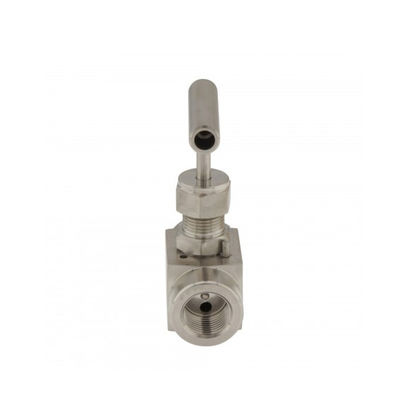

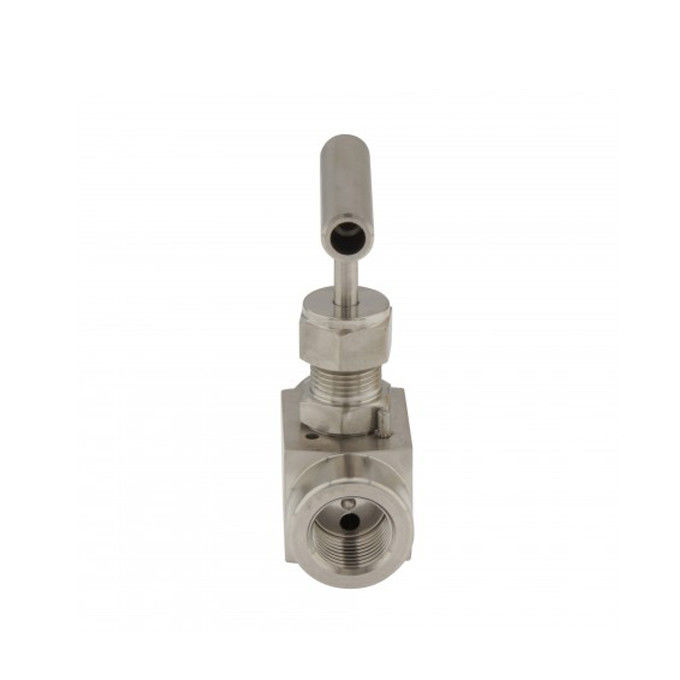

Zawór iglicowy ze stali AISI 316 300 barów 3/8 "DIN ISO ASTM 351 Gr. CF8M Korpus

AISI 316 300 Bar 3/8 "DIN ISO Zawór iglicowy ze stali nierdzewnej

Zawory igłowe:

Zawór iglicowy to rodzaj zaworu z małym portem i gwintowanym tłokiem w kształcie igły.Pozwala na precyzyjną regulację przepływu, chociaż generalnie jest zdolny tylko do stosunkowo niskich prędkości przepływu.

Praca zaworu igłowego:

Zawory iglicowe otwierają i zamykają otwór ze stożkowym końcem, który unosi się i opuszcza wraz z ruchem rączki.Rysunek 2 przedstawia przekrój, konstrukcję i komponenty zaworu iglicowego.Rękojeść (A) jest połączona z tłokiem, zwanym również trzpieniem (F).Po obróceniu uchwytu tłok porusza się w górę lub w dół w oparciu o gwinty (C).Nakrętka blokująca (B) zapobiega jej całkowitemu odkręceniu.Gdy tłok przesuwa się w dół, zwężający się koniec (I) styka się z gniazdem zaworu, aby całkowicie uszczelnić kryzę (H).Często gniazdo zaworu jest również stożkowe.Dostępne są różne opcje i rozmiary umożliwiające podłączenie go do rury lub węża przez złącze portu (G) na wejściu i wyjściu.Pokrywa (D) jest połączona z obudową zaworu (E), która może być wykonana z różnych materiałów, takich jak mosiądz lub stal nierdzewna.

W oparciu o gwinty można bardzo precyzyjnie zlokalizować zwężający się koniec nurnika z dala od gniazda zaworu, aby dokładnie kontrolować natężenie przepływu.Dlatego zmieniając położenie tłoka, będziesz kontrolować natężenie przepływu od maksimum do zera.

Różne typy zaworów iglicowych:

Ręcznie obsługiwany gwintowany zawór iglicowy (opisany powyżej) jest najczęstszym typem zaworu iglicowego.Jednak dwa dodatkowe warianty to: zmotoryzowany i kątowy.

• Zmotoryzowany zawór iglicowy: Te zawory iglicowe nie mają uchwytu do obsługi ręcznej, ale zamiast tego używają elektrycznego lub pneumatycznego siłownika do podłączenia i obracania tłoka.Można nimi sterować zdalnie, używać w systemie z zamkniętą pętlą i/lub nałożyć zegar, aby zdalnie sterować dokładnie szybkością przepływu.
• Zawór iglicowy kątowy: Te zawory iglicowe obracają wyjście z wlotu o 90 stopni zamiast w linii.Obowiązuje ta sama koncepcja obsługi, ale kąt 90 stopni może pozwolić na lepszą integrację systemu.Rysunek 3 przedstawia przykład zaworu iglicowego kątowego.

Wybór zaworu igłowego:

Wybierając zawór iglicowy, należy wziąć pod uwagę cztery główne cechy i/lub wymagania aplikacji: materiał, ciśnienie, rozmiar i temperaturę.

Materiał

Materiał obudowy zaworu iglicowego (Rysunek 2 objaśnienie E) jest określony zgodnie z zastosowaniem.Najpopularniejszymi materiałami obudowy zaworów są mosiądz i stal nierdzewna ze względu na ich odporność chemiczną, jednak dostępne są również inne materiały do ​​zastosowań specjalnych.

Zastosowania zaworu igłowego:

Większość regulatorów pomp o stałym ciśnieniu ma zawory iglicowe, aby zminimalizować skutki wahań ciśnienia tłoczenia pompy.Zawory iglicowe znajdują również zastosowanie w niektórych elementach automatycznych systemów kontroli spalania, gdzie wymagana jest bardzo precyzyjna regulacja przepływu.

Projekty korpusu zaworu igłowego

Jednym z rodzajów konstrukcji korpusu zaworu iglicowego jest korpus półfabrykatu.Korpusy prętów są powszechne, aw typach kulistych kulka obracająca się w trzpieniu zapewnia niezbędny obrót do osadzenia bez uszkodzeń.

Zawory iglicowe są często używane jako zawory dozujące.Zawory dozujące służą do bardzo dokładnej kontroli przepływu.Cienki dysk lub kryza pozwala na liniową charakterystykę przepływu.Dlatego liczba obrotów pokrętła może być bezpośrednio skorelowana z wielkością przepływu.Typowy zawór dozujący ma trzpień z 40 gwintami na cal.

W zaworach iglicowych zazwyczaj stosuje się jeden z dwóch rodzajów uszczelnień trzpienia: O-ring z pierścieniami uszczelniającymi z TFE lub cylinder z uszczelnieniem TFE.Zawory iglicowe są często wyposażone w wymienne gniazda w celu ułatwienia konserwacji.
